Szerografia – NDT badania nieniszczące materiałów kompozytowych przy użyciu systemów ISIS.

2011-11-18 Katarzyna Małysa

Szerografia to interferometryczna metoda kontroli kompozytów umożliwiająca wykrycie uszkodzenia lub wad konstrukcji poddanej obciążeniu. Metoda pozwala na wykrycie deformacji wielkości zaledwie kilku mikrometrów. Możliwe jest więc otrzymanie jednoznacznych wyników pomiarów przez zastosowanie minimalnego obciążenia konstrukcji, wymaganego w badaniach nieniszczących.

Z pomocą systemu ISIS możliwe jest szybkie i jednoznaczne wykrycie uszkodzeń badanych elementów. Szerografia pozwala na wczesne wykrywanie wad, takich jak rozwarstwienia, pęcherzyki powietrza czy wtrącenia obcych materiałów, które przyczyniają się do osłabienia danego komponentu. Pozwala to zapobiegać poważnym awariom, poprzez podjęcie działań naprawczych na wczesnym etapie. Dzięki temu zyskujemy na efektywności produkcji, a przy okazji obniżamy koszty.

Łatwość obsługi i dostosowania systemów szerograficznych do nowych części czy materiałów sprawia, że może ona zostać szybko wdrożona. Już dziś metoda ta pokazuje swoją niezawodność i powtarzalność wyników badań w wielu obszarach zastosowań. Ma to szczególne znaczenie, zwłaszcza w zakresie zapewnienia jakości.

Szerografia pozwala na rozpoznawanie uszkodzeń lub wad elementów poddanych obciążeniu. Metoda ta pozwala na wykrycie deformacji o rozmiarze zaledwie kilku mikrometrów. Już pod stosunkowo niskim obciążeniem komponentu, możemy otrzymać jednoznaczne wyniki pomiarów.

Cechy systemu

  • łatwy w użyciu,
  • automatyczne lub ręczne programy testowe,
  • automatyczne procedury testowe w systemie stacjonarnym,
  • standardowy lub zaawansowany tryb pracy,
  • możliwość obsługi przez jedną osobę,
  • automatyczny protokół badania,
  • wyświetlanie w czasie rzeczywistym,
  • interfejs danych CAD,
  • interfejs danych 3D,
  • eksport danych w popularnych formatach,
  • możliwość pracy w sieci.

Dane techniczne

  • 2 diody laserowe,
  • lampa grzewcza,
  • system szerograficzny z przesunięciem fazy,
  • kamera CCD o dużej rozdzielczości,
  • zasilanie z jednostki sterującej,
  • lampka sygnalizacyjna „Laser ON”,
  • wysokiej klasy komputer, oprogramowanie ISISplus,
  • laser I klasy (system zamknięty), 2M (praca na statywie,)
  • bardzo szybka konfiguracja dla różnych warunków powierzchni.

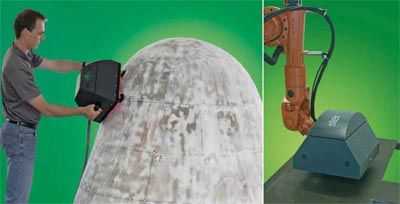

ISIS 3100

ISIS 3010
