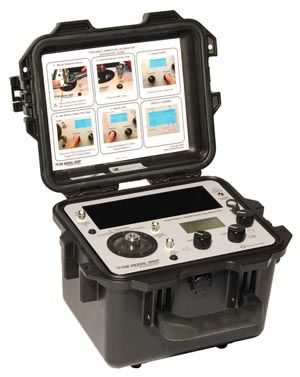

Przenośny kalibrator drgań Modal Shop – model 9110D

2013-08-13 Marcin Miłkowski

Kalibrator 9110D, w przeciwieństwie do swojego poprzednika - modelu 9100D, posiada dodatkowe funkcje ułatwiające mobilną kalibrację. System umożliwia również generowanie certyfikatów kalibracji zgodnych z normą ISO 17052.

Nowe funkcje:

  • Wyświetlanie bieżącej czułości czujnika testowego podczas kalibracji.
  • Możliwość zapisania do 500 pomiarów kalibracyjnych (30 punktów kalibracyjnych dla 1 pomiaru), eksport w formacie .csv.
  • Źródło kondycjonowania sygnału typu ICP, napięciowego.

Przenośny system kalibracyjny jest idealnym rozwiązaniem dla walidacji i kalibracji całego toru pomiarowego. Może być używany jako kalibrator czujników przyspieszenia, prędkości oraz sond zbliżeniowych w szerokim zakresie częstotliwości i amplitudy. Urządzenie jest małe, poręczne i stanowi całkowicie niezależne i samowystarczalne referencyjne źródło drgań. System kalibracyjny, dzięki umieszczeniu go w lekkiej i wytrzymałej walizie Pelican Storm, jest przenośny i odporny na warunki zewnętrzne. Posiada wbudowany, precyzyjny, kwarcowy akcelerometr referencyjny umożliwiający pracę w pętli sprzężenia zwrotnego, pozwalającą na kalibrację drgań zakresie od 7 Hz do 10kHz co odróżnia go znacząco od konkurencyjnych terenowych systemów kalibracyjnych.

Model 9110D posiada zintegrowany wzmacniacz, wzbudnik elektrodynamiczny, wbudowane kondycjonowanie sygnału typu ICP, referencyjny akcelerometr kwarcowy firmy PCB typu ICP zgodny z NIST oraz cyfrowy wyświetlacz pokazujący liczoną na bieżąco czułość czujnika testowego. Urządzenie daje możliwość zapisania 500 pomiarów kalibracyjnych w pamięci wewnętrznej, które poprzez wbudowany port USB można swobodnie przenosić na dostarczoną wraz z zestawem kość pamięci USB, zawierającą pliki przeznaczone do stworzenia profesjonalnego raportu. Zapisane dane można z łatwością przenieść na komputer, z którego użytkownik wydrukuje w pełni konfigurowalny raport zgodny z normami ISO 17025. Model 9100D jest również dostępny w zestawie K9110D i dostarczany wraz z cyfrowym multimetrem, dodatkowymi adapterami montażowymi dla akcelerometrów oraz plikami w formacie Excell z zapisanym makrem do tworzenia certyfikatów kalibracji.

Główne ceny:

  • Niewielkich rozmiarów, autonomiczny system kalibracji, idealny do terenowych pomiarów akcelerometrów, przetworników prędkości i sond zbliżeniowych,
  • Lekka, wytrzymała waliza Pelican Stormcase, w którą jest opakowany system, zapewniającą dużą mobilność połączoną z gwarancją bezpieczeństwa,
  • Precyzyjny akcelerometr referencyjny zapewniający stabilność systemu oraz pracę w pętli sprzężenia zwrotnego
  • Wytrzymała, kompozytowa konstrukcja elementów wibrujących,
  • Zwiększona żywotność baterii i ulepszone zabezpieczenia przed całkowitym rozładowaniem,
  • Zgodność z normami NIST dla testów przetworników w szerokim zakresie częstotliwości i amplitud.
  • Pamięć wewnętrzna umożliwiająca zapisanie 500 pomiarów kalibracyjnych
  • Wbudowany port USB
  • W zestawie dołączona zewnętrzna pamięć USB z plikami pozwalającymi na generowanie raportów zgodnych z normami ISO 17025
  • Złącze kondycjonowania sygnału typu ICP
  • Wejście dla generatora sygnałów do sterowania zintegrowanym wzbudnikiem elektrodynamicznym

Specyfikacja:

  • Zakres częstotliwości (dla obciążenia 100gram): 7 hZ do 10 kHz
  • Maksymalna amplituda (100Hz, bez obciążenia): 20 g pk (196 m/s2 pk)
  • Maksymalne obciążenie: 800 gram
