Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70

Kontrola procesu
logo teledyne flir 300x74 - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70
Stosowanie plastiku w częściach samochodowych, takich jak np. deski rozdzielcze i kratki wentylacyjne, jest powszechne w całym przemyśle motoryzacyjnym. Te lekkie materiały nie tylko sprawiają, że pojazdy są bardziej wydajne pod względem zużycia paliwa, ale także zapewniają znaczną swobodę projektowania i elastyczność. Elementy te są łączone za pomocą spawania na podczerwień (IR). Dla producentów niezwykle ważne jest, aby spoiny osiągnęły odpowiednią temperaturę i równomiernie się nagrzewały. W przeciwnym razie spoina może się nie udać, prowadząc do kosztownych opóźnień.
a50 a70 plastics spotlight - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70
Spawanie przy pomocy promieniowania IR tworzy bardzo wytrzymałe, hermetyczne połączenia. Niestety, nie ma wizualnego sposobu na stwierdzenie, czy połączenie zostało wykonane poprawnie, bez zatrzymywania produkcji w celu kontroli.
a50 a70 welding process - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70
Spawanie przy pomocy promieniowania IR
Zastosowanie kamer termowizyjnych jest rozwiązaniem problemu monitorowania jakości.
a315 infrared automotive plastic welding - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70
a50 a70 plastic weld 2 - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70

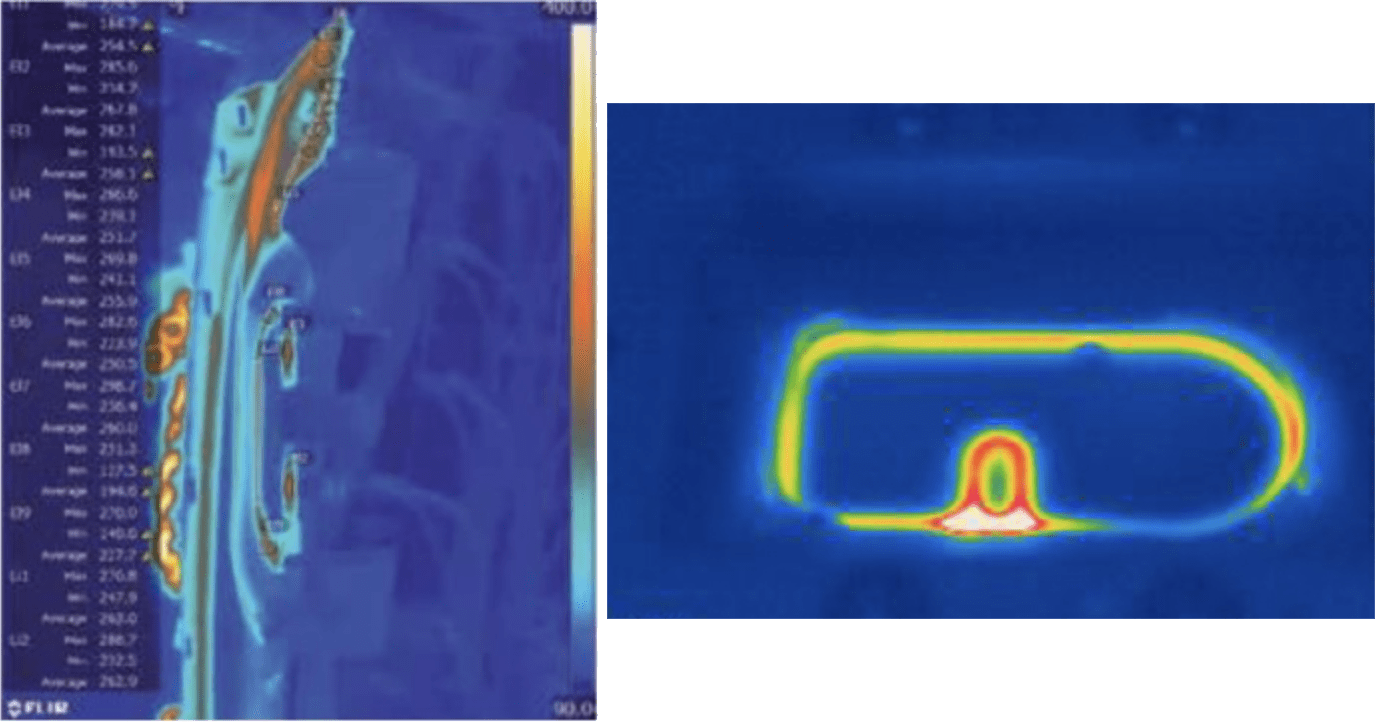

Monitorowanie procesu spawania IR za pomocą kamer termowizyjnych FLIR umożliwia producentom wyłapywanie spoin,
które wykraczają poza górną lub dolną granicę temperatury
Kamera termowizyjna FLIR ustawiona w stałej pozycji wzdłuż linii produkcyjnej może w powtarzalny i dokładny sposób obrazować temperaturę w celu wykrycia wad spawania IR. Dane temperaturowe zebrane z kamery termowizyjnej mogą pomóc inżynierom kontroli jakości znaleźć i skorygować błędy na linii produkcyjnej, zapobiegając wytwarzaniu wadliwych produktów.
A50 A70 - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70
A50 A70 300x300 - Kontrola procesu i zwiększenie jakości w przemyśle motoryzacyjnym za pomocą kamer termowizyjnych FLIR A50/A70

Kamera termowizyjna FLIR A50/A70 - Smart Sensor Camera

Kompaktowa, inteligentna kamera termowizyjna



...
Czytaj dalej
Kamera termowizyjna FLIR A70
Systemy termowizyjne FLIR, takie jak kamery termowizyjne FLIR A50 / A70 Image Streaming, mogą przesyłać liniowe lub skompresowane dane radiometryczne temperatury za pośrednictwem protokołów komunikacyjnych, takich jak GigE Vision i RTSP. Kamery te zapewniają dokładność do ± 2°C w zakresie temperatur od -20°C do 1000°C, zapewniając prawidłowe, przydatne dane do analizy kontroli jakości. Seria kamer termowizyjnych A50/A70 oferuje dwie rozdzielczości pikseli (464 × 348 lub 640 × 480) i zakres pól widzenia 29°, 51° lub 95°. W połączeniu z opcjonalną wbudowaną kamerą wizyjną i technologią MSX, termogramy z kamery FLIR A50/A70 są znacznie łatwiejsze w interpretacji, co pozwala na dużą oszczędność czasu.

Bibliografia:  www.flir.com
