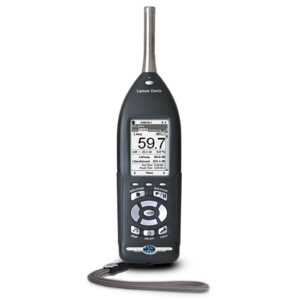

    Stacja monitorowania hałasu SoundExpert LxT
    Wróć do produktów
    Next product
    aku
    Przewody

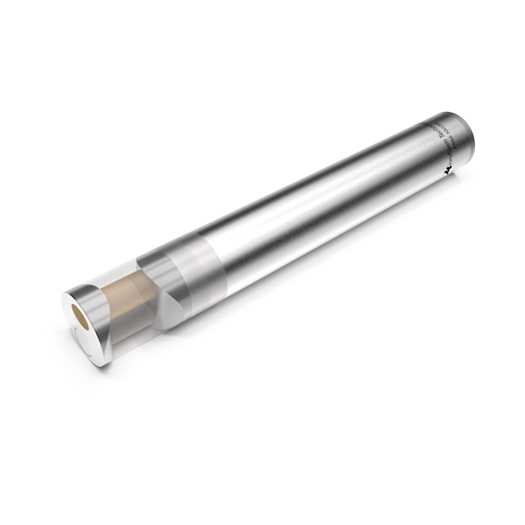

    Sonda akustyczna typu PU

    PU to półcalowa sonda ogólnego zastosowania rejestrująca prędkość cząstek oraz ciśnienie akustyczne.

    Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia
    Kategorie: Czujniki prędkości cząstek / sondy akustyczne, Producent: Microflown Technologies
    Udostępnij
    Facebook linkedin Twitter Email Pinterest WhatsApp
    • Opis
    • Specyfikacja
    • Shipping & Delivery
    Opis

    Opis

    Jednokierunkowa sonda akustyczna rejestrująca prędkość cząstek oraz ciśnienie akustyczne.

    PU to półcalowa sonda ogólnego zastosowania rejestrująca prędkość cząstek oraz ciśnienie akustyczne. Jest ona odporna na wstrząsy, sondy te mają więc największe zastosowanie w pomiarach nie-laboratoryjnych. Mogą być montowane wraz ze standardowymi akcesoriami do mikrofonów półcalowych (osłony przeciwwietrzne, stojaki itp.). Półcalowe sondy posiadają wzmocnienie akustyczne wielkości 10 dB. Wynikiem tego poziom ich szumów własnych wzrasta o 10 dB przy jednoczesnym wzroście górnego zakresu pomiarowego poziomu dźwięku do 120 dB. Użycie sond PU zalecane jest dla częstotliwości poniżej 10 kHz.



    Wersja PU MINI posiada mniejsze wymiary i jest używana wraz z macierzami mikrofonowymi. Wersja PU MATCH wykorzystywana jest w przypadku, kiedy warunki pomiarowe nie pozwalają na umieszczenie sondy PU standardowej wielkości.

    W zestawie wraz z sondą pomiarową znajduje się:

    • Kondycjoner sygnału z opcją korekcji częstotliwości
    • Moduł zasilający
    • Okablowanie
    • Opcja zasilania 12 V
    • Metalowy futerał ochronny do transportu zestawu pomiarowego
    Specyfikacja

    Specyfikacja

    Własności czterokanałowej sondy pomiarowej:

    • Czujnik prędkości z tytanowym elementem sensorycznym zintegrowane w jednej obudowie
      z miniaturowym mikrofonem ciśnieniowym FG45 o średnicy 1/10’’
    • Wymiary samego czujnika (czujniki prędkości oraz mikrofon ciśnieniowy) bez obudowy
      nie większe niż 5 mm
    • Średnica czujnika z obudową: 1/2’’
    • Długość sondy: 90 mm
    • Waga sondy: 38 g

    Własności akustyczne mikrofonu:

    • Zakres częstotliwości: 20 Hz – 20 kHz
    • Górna granica poziomu dźwięku: 110 dB [SPL re.20 µPa]
    • Czułość: 20 mV/Pa
    • Kierunkowość: ósemkowy
    • Odstęp sygnału od szumu (dla 1 kHz w paśmie 1 Hz): 105 dB

    Własności akustyczne czujnika prędkości cząstek:

    • Zakres częstotliwości: 1 Hz – 20 kHz
    • Górna granica poziomu dźwięku: 125 dB [PVL re.50 nm/s]
    • Czułość: 200 mV/Pa
    • Kierunkowość: ósemkowa
    • Odstęp sygnału od szumu (dla 1 kHz w paśmie 1 Hz): 107 dB
    • Średnica czujnika z obudową:1/2’’
    • Długość sondy: 90 mm
    • Waga sondy: 38 g

    Własności akustyczne mikrofonu:

    • Zakres częstotliwości: 20Hz – 20 kHz
    • Górna granica poziomu dźwięku: 110 dB [SPL re.20µPa]
    • Czułość: 20mV/Pa
    • Kierunkowość: ósemkowy
    • Odstęp sygnału od szumu (dla 1kHz w paśmie 1Hz): 105dB

    Własności akustyczne czujnika prędkości cząstek:

    • Zakres częstotliwości: 1Hz – 20kHz
    • Górna granica poziomu dźwięku: 125 dB [PVL re.50nm/s]
    • Czułość: 200mV/Pa
    • Kierunkowość: ósemkowa
    • Odstęp sygnału od szumu (dla 1kHz w paśmie 1Hz): 107dB
