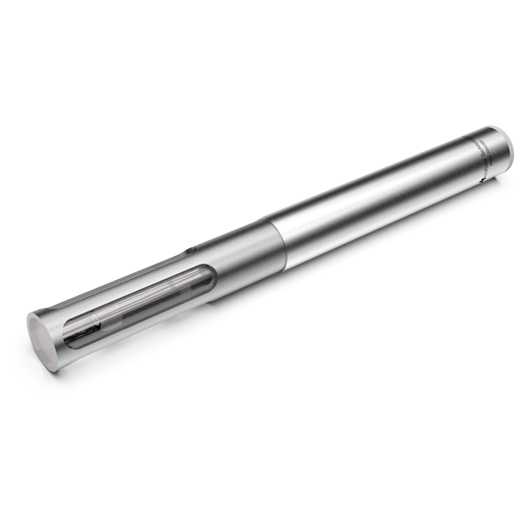

    Sonda akustyczna typu USP

    Sonda typu USP ( Ultimate Sound Probe) jest miniaturową, trójosiową sondą akustyczną zdolną do szerokopasmowych pomiarów ciśnienia akustycznego i prędkości cząstek w trzech kierunkach.

    Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia
    Kategorie: Czujniki prędkości cząstek / sondy akustyczne, Producent: Microflown Technologies
    Udostępnij
    Facebook linkedin Twitter Email Pinterest WhatsApp
    • Opis
    • Specyfikacja
    • Shipping & Delivery
    Opis

    Opis

    Miniaturowa sonda typu USP umożliwiająca trójosiowy pomiar prędkości cząstek.

    Sonda typu USP ( Ultimate Sound Probe) jest miniaturową, trójosiową sondą akustyczną zdolną do szerokopasmowych pomiarów ciśnienia akustycznego i prędkości cząstek w trzech kierunkach. Sonda posiada trzy prostopadle umieszczone czujniki przyspieszenia cząstek oraz miniaturowy 1/10’’ mikrofon ciśnieniowy. Wymiary czujnika bez obudowy są mniejsze niż 5 mm!

    Sondy typu USP mają większe możliwości pomiarowe w porównaniu do tradycyjnych sond mikrofonowych. Posiadają szeroki zakres częstotliwości pomiarowych (20 Hz – 10 kHz) , umożliwiają pomiary w każdych warunkach, nawet w bardzo bliskim polu. Tylko cztery kanały potrzebne są, aby otrzymać pełny opis 3D pola akustycznego.

    Sondy USP występują w trzech rodzajach: USP REGULAR, USP MINI i USP MATCH.

    Wersja USP MINI posiada zmniejszoną długość. USP MATCH wykorzystywana jest w przypadku, kiedy warunki pomiarowe nie pozwalają na umieszczenie sondy USP standardowej wielkości.

    W zestawie wraz z sondą pomiarową znajduje się:

    • Kondycjoner sygnału
    • Moduł zasilający
    • Okablowanie
    • Metalowy futerał ochronny do transportu zestawu pomiarowego
    • Osłona przeciwwietrzna na sondę do pomiarów środowiskowych
    Specyfikacja

    Specyfikacja

    Własności czterokanałowej sondy pomiarowej:

    • 3 czujniki prędkości z tytanowym elementem sensorycznym zintegrowane w jednej obudowie z miniaturowym mikrofonem ciśnieniowym o średnicy 1/10’’
    • Wymiary samego czujnika (czujniki prędkości oraz mikrofon ciśnieniowy) bez obudowy nie większe niż 5mm
    • Średnica czujnika z obudową: 1/2’’
    • Długość sondy: 62 mm
    • Waga sondy: 30 g

    Własności akustyczne mikrofonu:

    • Zakres częstotliwości: 20 Hz – 10 kHz
    • Górna granica poziomu dźwięku: 110 dB [SPL re.20 µPa]
    • Czułość: 20 mV/Pa
    • Kierunkowość: wszechkierunkowy
    • Odstęp sygnału od szumu (dla 1 kHz w paśmie 1 Hz): 105 dB

    Własności akustyczne czujnika prędkości cząstek:

    • Zakres częstotliwości: 1 Hz – 20 kHz
    • Górna granica poziomu dźwięku: 135 dB [PVL re.50 nm/s]
    • Czułość: 100 mV/Pa
    • Kierunkowość: ósemkowa
    • Odstęp sygnału od szumu (dla 1 kHz w paśmie 1 Hz): 96 dB
