Stanowisko badawcze Simcenter ANOVIS NDT

Rozwiązanie pomiarowe przeznaczone do badania komponentów w seriach produkcyjnych, wykorzystujące badania rezonansu akustycznego (ART)

DI SW Business Partner Emblem SILVER EXPERT Sell Service Build 300x145 - Stanowisko badawcze Simcenter ANOVIS NDT
Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia
Kategoria:
Opis
Simcenter ANOVIS NDT to nieniszczące badania komponentów w seriach produkcyjnych, wykorzystujące badania rezonansu akustycznego (ART), technologię kontroli akustycznej, która ocenia naturalne wibracje, będące unikalną charakterystyką fizyczną opisującą cały komponent pod względem materiału, struktury i geometrii. Obecność pęknięć jest wykrywana poprzez poszukiwanie różnic w częstotliwości rezonansowej, szerokości pasma i amplitudzie. Nasze rozwiązanie do badań nieniszczących umożliwia szybkie, obiektywne, powtarzalne i zautomatyzowane badanie jakości, w oparciu o niskie nakłady inwestycyjne i koszty eksploatacji.
Testowanie elementów spiekanych

100% badania końcowe części PM
lub MIM, głównie pod kątem pęknięć
NDT 1 1 300x132 - Stanowisko badawcze Simcenter ANOVIS NDT
Testowanie części karoserii samochodowej

100% testowanie na końcu linii
prasowania, głównie pod kątem pęknięć
NDT 2. 1png 300x132 - Stanowisko badawcze Simcenter ANOVIS NDT
Testowanie części odlewanych, kutych, ceramicznych

100% testowanie w produkcji seryjnej,
głównie pod kątem pęknięć
NDT 3 1 300x132 - Stanowisko badawcze Simcenter ANOVIS NDT
Simcenter Anovis NDT – Urządzenia do badania rezonansu akustycznego

Urządzenie do rejestracji sygnałów – signal recording device (SRD):

  • rejestracja danych pomiarowych z dużą częstotliwością próbkowania
  • moduł zasilania i moduł sterowania do wzbudzania elementów (urządzenie udarowe lub ślizgowe)

Akcesoria

Wzbudzenie za pomocą zautomatyzowanego młotka (umożliwia wielokrotne uderzenia)

Urządzenie do rejestracji sygnałów – Signal recording device (SRD):

  • zapisywanie danych pomiarowych z dużą częstotliwością próbkowania
  • moduł zasilania i moduł sterujący do wzbudzania komponentów (urządzenie udarowe lub ślizgowe)

anovis NDT akcesoria - Stanowisko badawcze Simcenter ANOVIS NDT
non destructive testing 640x360 - Stanowisko badawcze Simcenter ANOVIS NDT
Simcenter Anovis Non Destructive Testing
  • Testy rezonansowe
  • Pęknięcia, porowatość, gęstość, ..


Przykładowe zastosowania:

  • Odlewy
  • Spieki
  • Wały
  • Części karoserii samochodowej

Elementy systemu Simcenter ANOVIS NDT

Urządzenia
  • Anovis-SRD

Dodatkowe akcesoria:

  • PC
  • Interfejsy zewnętrzne



system 300x233 - Stanowisko badawcze Simcenter ANOVIS NDT
Oprogramowanie
  • Anovis-professional
  • Anovis-lite
  • Anovis-Chameleon
  • …

oprogramowanie 300x175 - Stanowisko badawcze Simcenter ANOVIS NDT
Sensory
  • Mikrofony
  • Akcelerometry
  • Wibrometry laserowe
  • …

sensory 300x205 - Stanowisko badawcze Simcenter ANOVIS NDT
Usługi wdrożeniowe
  • Doradztwo techniczne
  • Badania wstępne
  • Uruchomienie
  • Szkolenie
  • Wsparcie posprzedażowe

uslugi 300x187 - Stanowisko badawcze Simcenter ANOVIS NDT
Sensory

Sensory

E-Mobilność:
  • Testy przy dużych prędkościach

Akcelerometr dotykowy:

  • Szerokość pasma ograniczona przez rezonans kontaktowy
  • Automatyczna adaptacja czujników na zautomatyzowanych stanowiskach badawczych

Konstrukcje zoptymalizowane pod kątem przepustowości:

  • Częstotliwość rezonansowa około 10 kHz
  • Użytkowe pasmo przenoszenia do 8 kHz

Kalibracja w miejscu instalacji

  • Aktualna kalibracja czujnika
  • Szybka kalibracja przez pracowników obsługi technicznej na miejscu

sensory 2 - Stanowisko badawcze Simcenter ANOVIS NDT
sensory 3 1024x291 - Stanowisko badawcze Simcenter ANOVIS NDT
Kalibracja:
  • Przemysłowo odporny sprzęt do kalibracji mikrofonów i akcelerometrów
  • Kalibracja obsługiwana przez oprogramowanie systemowe (około 5 minut na czujnik)

Mikrofony
  • Odpowiednie dla częstotliwości do 75 kHz
  • Możliwość rejestracji i oceny sygnałów harmonicznych w środowisku przemysłowym.
  • Uwzględnienie zachowania akustycznego środowiska testowego (odbicia)
  • Kalibracja

Wibrometr laserowy

  • Odpowiedni dla częstotliwości do 100 kHz
  • Obiektywna ocena jakości sygnału
  • Należy uwzględnić zachowanie refleksyjne obiektu testowego i instalacji

sensory 5 e1678441548969 - Stanowisko badawcze Simcenter ANOVIS NDT
Oprogramowanie

Oprogramowanie

Oprogramowanie do akustycznego badania komponentów
Przykład: CrackMaster

Modułowa struktura oprogramowania
  • kontrola wzbudzania dźwięku i rejestracja danych pomiarowych
  • konfiguracja systemu i ocena sygnałów
  • prezentacja wyników
  • praca w trybie offline umożliwiająca przegląd danych pomiarowych i optymalizację parametrów

Konfiguracja przechowywania danych: dane surowe, dane oceny, wyniki oceny.

ndt oprogramowanie 1 1 - Stanowisko badawcze Simcenter ANOVIS NDT

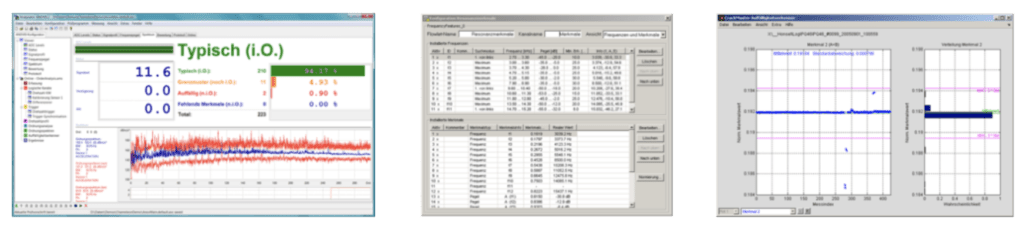

ndt oprogramowanie 2 1024x230 - Stanowisko badawcze Simcenter ANOVIS NDT

Dodatkowe funkcje ART z Simcenter Anovis NDT

Adaptacja oparta na dobrych częściach z obecnej produkcji seryjnej

  • korzyść: uniknięcie niepraktycznego, nierealizowalnego zapotrzebowania na “reprezentatywne dla procesu próbki OK / NOK”
  • możliwe, jeśli produkowane są głównie części OK.
  • zadanie: wykluczyć, że większość części adaptacji zawiera błąd seryjny

Automatyczna adaptacja dryfu (metoda Chameleon)

  • automatyczne dostosowanie do trendu procesu i partii produkcyjnej: “Części NOK rzucają się w oczy w swoim środowisku procesowym
  • zaleta: zawsze wąskie granice wykrywania małych odchyleń (np. małe pęknięcia)!
  • zalecane towarzyszące działania QA: badanie części rzucających się w oczy

Parametry pomiarów ART

Parametry pomiarów ART

Istotne parametry pomiarów ART

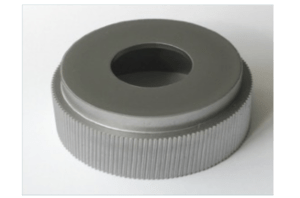

ART 1 1 kopia 300x198 - Stanowisko badawcze Simcenter ANOVIS NDT
geometria, gęstość, masa,
sztywność, moduł sprężystości

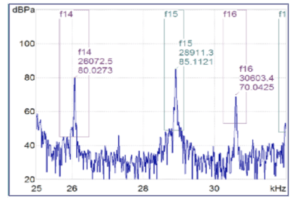

ART 2 1 kopia 300x198 - Stanowisko badawcze Simcenter ANOVIS NDT
częstotliwość,
poziom, tłumienie

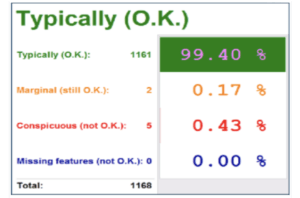

ART 3 1 kopia 300x198 - Stanowisko badawcze Simcenter ANOVIS NDT
ocena OK / NOK

Standardowy łańcuch pomiarowy ART
Przykład: wzbudzenie przez urządzenie udarowe

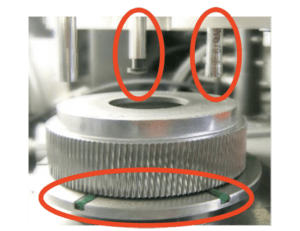

ART 4 300x231 - Stanowisko badawcze Simcenter ANOVIS NDT
  • osadzenie części/przesunięcie
  • wzbudzanie dźwięku
  • rejestracja sygnału

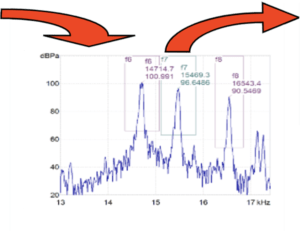

ART 5 300x231 - Stanowisko badawcze Simcenter ANOVIS NDT
  • analiza częstotliwości
  • wykrywanie częstotliwości rezonansowych
  • określanie parametrów

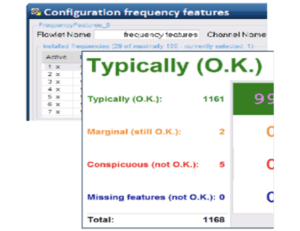

ART 6 300x231 - Stanowisko badawcze Simcenter ANOVIS NDT
  • określanie cech
  • zestawienie cech
  • ocena

Akcesoria

Akcesoria

Urządzenie do rejestracji sygnałów – Signal recording device (SRD):
  • zapisywanie danych pomiarowych z dużą częstotliwością próbkowania
  • moduł zasilania i moduł sterujący do wzbudzania komponentów (urządzenie udarowe lub ślizgowe)

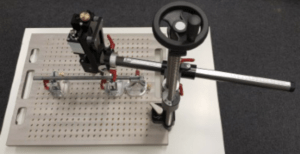

Portal pozycjonujący dla zautomatyzowanego młotka

Elastyczna regulacja punktu wzbudzenia, kierunku i odległości

akcesoria 1 300x154 - Stanowisko badawcze Simcenter ANOVIS NDT

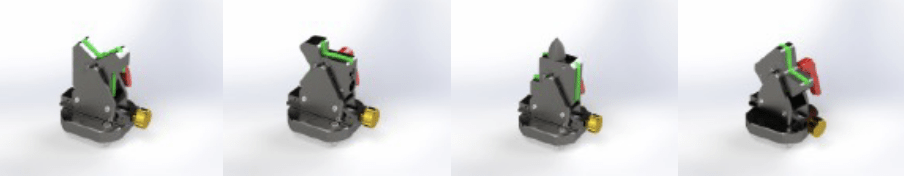

akcesoria 2 - Stanowisko badawcze Simcenter ANOVIS NDT
Adaptery elementów testowych
Uniwersalne elementy z wibroizolacją do szybkiego budowania powtarzalnych
wsporników pod testowane części
