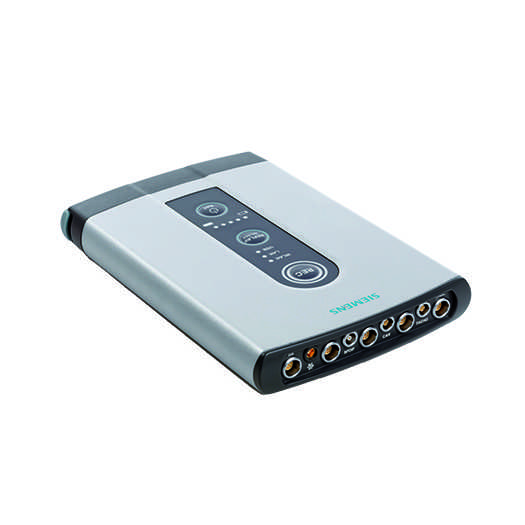

System akwizycji danych Simcenter SCADAS XS

Simcenter SCADAS XS to podręczne rozwiązanie do akwizycji danych oraz przeprowadzania analiz w dziedzinie hałasu i wibracji

Zapewnia elastyczność i wydajność testów, a kompaktowy rozmiar urządzenia pozwala na pełną mobilność i wykonanie szybkich oraz niezawodnych pomiarów.

DI SW Business Partner Emblem SILVER EXPERT Sell Service Build 300x145 - System akwizycji danych Simcenter SCADAS XS

Simcenter%20SCADAS%20XS tcm27 84123 - System akwizycji danych Simcenter SCADAS XS

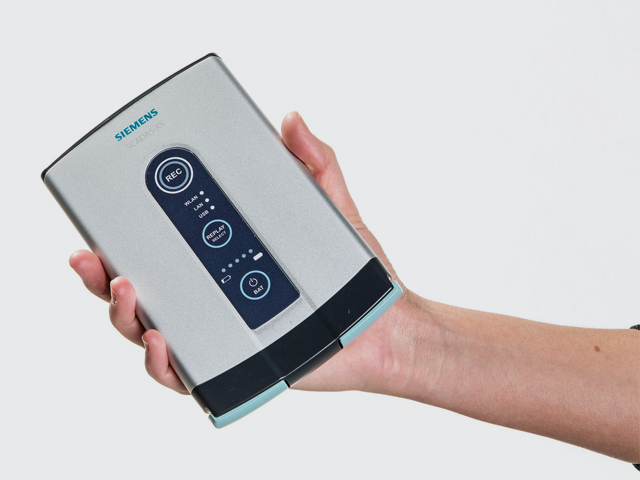

Simcenter SCADAS XS to intuicyjny analizator, który dzięki predefiniowanemu szablonowi akwizycji danych może pracować jako samodzielne urządzenie. W zależności od potrzeb SCADAS XS, może być sterowany bezprzewodowo z tabletu, za pomocą aplikacji Simcenter Testlab Scope App. Aplikacja pozwala na konfigurację, uruchomienie czy też zatrzymanie akwizycji danych. Możliwości oprogramowania Simcenter Testlab Scope App obejmują konfigurację testów, rejestrację danych, wyświetlanie danych ich odtwarzanie i eksport do Excela. Dane w tym trybie są zapisywane na wbudowanej karcie MicroSD.

Handheld%20data%20acquisition tcm27 26662 - System akwizycji danych Simcenter SCADAS XS

System może być dostarczony w różnej konfiguracji: z sześcioma lub dwunastoma kanałami pomiarowymi (w tym kanały analogowe). Można go również połączyć z opcjonalnym, binauralnym zestawem słuchawkowym Simcenter SCADAS 3D, co pozwoli uzyskać ekonomiczne nagrywanie binauralne i natychmiastowe odtwarzanie wysokiej jakości danych, z dowolnego formatu analogowego, interfejsu cyfrowego Sony / Philips (S / PDIF) lub kanału słuchawkowego. Ta zintegrowana funkcja odtwarzania zapewnia łatwy i skuteczny sposób sprawdzenia jakości dźwięku.

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bw - System akwizycji danych Simcenter SCADAS XS

POSZERZ SWOJĄ WIEDZE

Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

Zobacz, co znajduje się w pudełku Simcenter SCADAS XS

Specyfikacja

Modele	SC-XS06-EC (6 kanałów), SC-XS12-AC (12 kanałów), SC-XS12-NC (12 kanałów, sieciowy)
Typ systemu	Przenośny system akwizycji danych do pomiarów hałasu i drgań
Wejścia analogowe	6 lub 12 wejść V/ICP/TEDS (LEMO 9-pin), możliwość podłączenia czujników trójosiowych
Zakres napięcia wejściowego	±10 V DC (wersje -C), ±10 V / ±3.16 V / ±1 V / ±0.316 V / ±0.1 V AC
Maksymalne napięcie wejściowe	22 Vrms (ciągłe)
Rodzaje sprzężenia	DC, AC, ICP
Zasilanie czujników	ICP: 2.2 mA z 19 V, DC MEMS: 6 V / 100 mA (łączna moc)
ADC	24-bitowy przetwornik A/C, maks. próbkowanie: 51.2 kHz
Częstotliwości próbkowania	51.2 kHz, 48 kHz, 44.1 kHz
Filtry	Filtr cyfrowy 150 dB/okt., ochrona przed aliasingiem 77 dB
Rejestracja GPS	Aktualizacja 4 Hz, synchronizacja zegara z GPS (znacznik czasu i lokalizacja)
Obsługa CAN	CAN 2.0B, J1939, OBD-2, CAN-FD (dla wersji -C)
Wejścia tachometryczne	2 kanały różnicowe, maks. 80 V, 20 000 impulsów/sek.
Interfejs binauralny	Zestaw słuchawkowy ABH04, SNR 90 dB, pasmo 20 Hz – 20 kHz
Zapis danych	Karta micro SDHC 32 GB (FAT32, klaster 64k)
Wymiary	170 × 114 × 21 mm
Waga	SC-XS12: 540 g, SC-XS06: 528 g
Zasilanie	Wbudowana bateria Li-ion 3.7 V, 4600 mAh
Czas pracy	Cały dzień roboczy bez ładowania
Odporność	MIL-STD-810F: wibracje 7.7 g, wstrząsy 50 g, test upadku z 1 m
Warunki środowiskowe	Praca: -20°C do 50°C, Wilgotność: do 95% (bez kondensacji)
Złącza i interfejsy	USB 2.0, WiFi 802.11n, Ethernet
Tryby pracy	Samodzielny, z tabletem (Android), z PC
Synchronizacja sieciowa	Obsługa IEEE1588 (wersje NC), możliwość pracy w konfiguracji multi-frame
Zgodność oprogramowania	Simcenter Testlab, eksport do: Matlab, Excel, DIAdem, Head Acoustics, B&K, HBM nCode, RPCIII, atfx itp.
Zawartość zestawu	System SCADAS XS, tablet Android, karta SD, kable (tacho, SPDIF, CAN, GPS, LEMO-BNC), ładowarki, walizka transportowa
