Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

scadass

Simcenter SCADAS XS (dawniej LMS SCADAS XS) to ręczny system akwizycji danych

Jest w stanie jednocześnie pobierać dynamiczne dane z prędkością 50 000 próbek na sekundę w maksymalnie 12 kanałach dynamicznych. Posiada wbudowaną baterie, która umożliwia autonomiczną pracę, lub dane mogą być pobierane za pomocą komputera PC.

FUNKCJE

SCADAS XS ma następujące wejścia i funkcje

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bt - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

WEJŚCIA

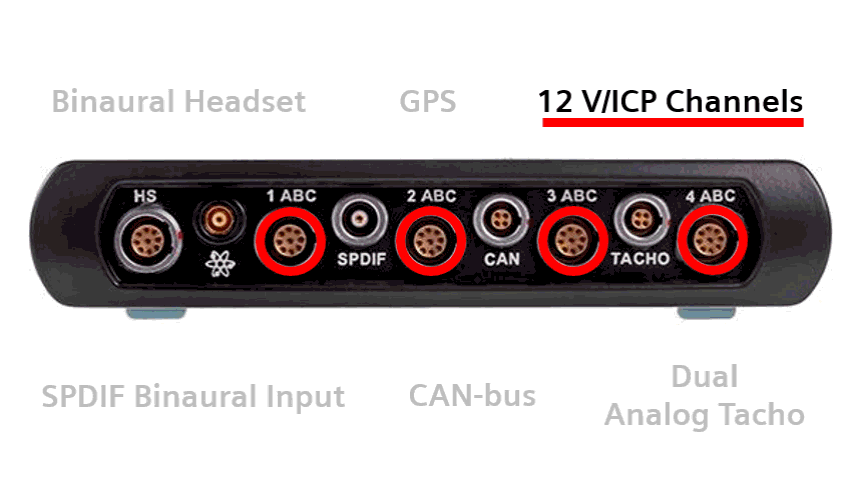

  • 12 lub 6 kanałów: napięcie / ICP, próbkowanie do 50 kHz na kanał, obsługuje Transducer Electronic Data Sheets (TEDS).
  • Wejście zestawu słuchawkowego: Dedykowane wejście dla binauralnego zestawu słuchawkowego, oprócz 12 lub 6 kanałów napięciowych / ICP.
  • GPS: Może śledzić prędkość (+/- 0,1 km / h) i lokalizację (5 aktualizacji / sekundę).
  • SPDIF: Sony Phillips Digital Interface dla cyfrowego dźwięku z binauralnej głowy lub odpowiedników.
  • CAN-bus: Interfejs Controller Area Network (CAN) do odczytu magistrali cyfrowej z wbudowanych czujników w nowoczesnym pojeździe.
  • Kanały TACHO: Dwa analogowe wejścia obrotomierza, które mogą przyjąć do 40 000 impulsów na sekundę.

INTERFEJSY

  • Karty MicroSD: Przechowuje szablony ustawień danych i testów do samodzielnej akwizycji.
  • Wewnętrzna bateria: w zależności od liczby aktywnych kanałów, do 6 godzin pracy tylko z baterii.
  • Micro USB: Służy do ładowania baterii i przesyłania danych
  • Ethernet: Do łączenia łańcuchowego wielu jednostek SCADAS XS razem poprzez zasilany hub Ethernet
  • Wi-Fi: Używany z tabletem do zdalnego sterowania lub do  bezprzewodowego przesyłania danych z karty MicroSD do komputera PC

ROZMIAR I WAGA

  • Wymiary: 0,8 x 4,5 x 6,7 cali (23 x 114 x 170 mm)
  • Waga: około 1 lb (0,5 kg)
rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bu - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

W SCADAS XS używane jest wielopinowe połączenie LEMO w kanałach dynamicznego napięcia / ICP. Każde połączenie wielostykowe LEMO akceptuje trzy kanały napięcia / ICP.
Do każdego wejścia dołączone jest wielostykowe złącze LEMO do trzech przewodów wyjściowych BNC.

Podczas gdy przewód BNC jest przydatny do mikrofonów lub akcelerometrów jednoosiowych, dostępna jest opcja pojedynczego przewodu dla akcelerometrów trójosiowych.
Kilku producentów akcelerometrów tworzy pojedynczy przewód (z wieloma przewodami wewnątrz), który umożliwia podłączenie wszystkich trzech kanałów trójosiowego akcelerometru do złącza LEMO w SCADAS XS w jednym połączeniu.

Pozwala zmniejszyć prawdopodobieństwo popełnienia błędów w okablowaniu!

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bv - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

DOŁĄCZONE AKCESORIA

Z Simcenter SCADAS XS dołączonych jest kilka elementów

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bw - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!
  • Dwa zasilacze USB
  • Dwa kable zasilania i danych USB na Micro USB
  • Karta micro sd
  • Antena GPS
  • Tablet z Androidem
  • 4-pinowy adapter szeregowy LEMO na pin do magistrali CAN
  • 4-stykowy kabel LEMO do 2 BNC do tachometrów
  • 7-stykowy kabel LEMO do 3 BNC dla każdego wejścia napięcia / ICP
  • Przewód adaptera SPDIF na XLR do dźwięku cyfrowego
  • Miękki futerał
  • Oprogramowanie do konwersji danych

OPCJE

Niektóre opcje dla SCADAS XS

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bx - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

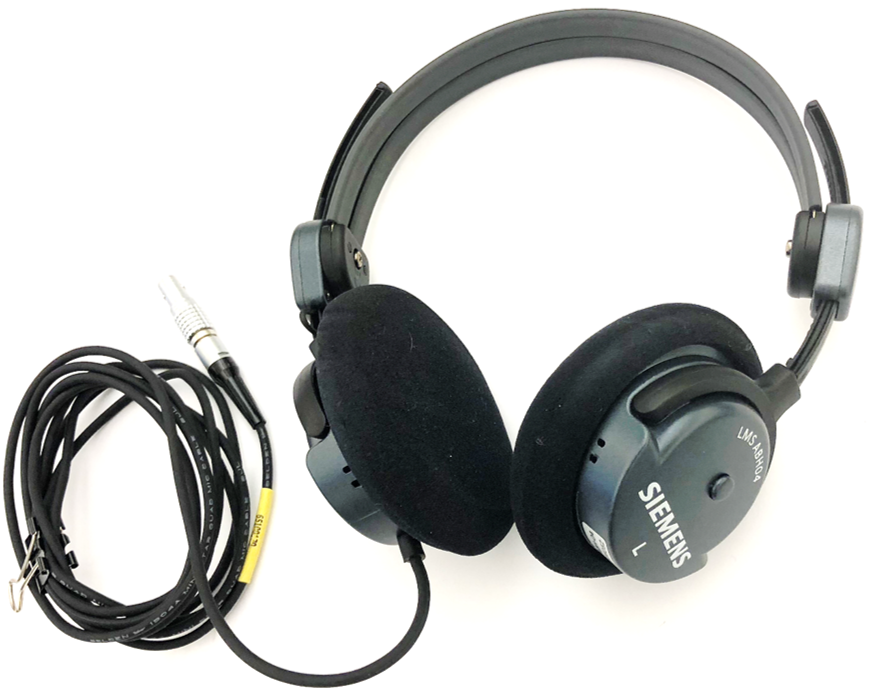

  • Słuchawki Binauralne – Siemens tworzy binauralny zestaw słuchawkowy, który podłącza się do oddzielnego dedykowanego portu w SCADAS XS.
    Ten zestaw słuchawkowy ma mikrofony umieszczone w obu uszach, aby nagrywać obustronnie. Nabyte dane można również słuchać przez zestaw słuchawkowy.
  • 6 lub 12 kanałów napięciowych / ICP – użytkownicy mogą wybrać między wersją SCADAS XS 6 lub 12 kanałową. Wszystkie pozostałe kanały (GPS, CAN-bus itp.) są zawarte w obu wersjach.

TRYBY DZIAŁANIA

SCADAS XS obsługuje różne tryby działania:

  • Interfejs USB połączony z Simcenter Testlab na komputerze PC
  • Samodzielny kontrolowany przez Wi-Fi z tabletu
  • Samodzielne sterowanie za pomocą przycisków ręcznych

Komunikacja z Simcenter Testlab za pośrednictwem Interfejsu USB

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114By - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

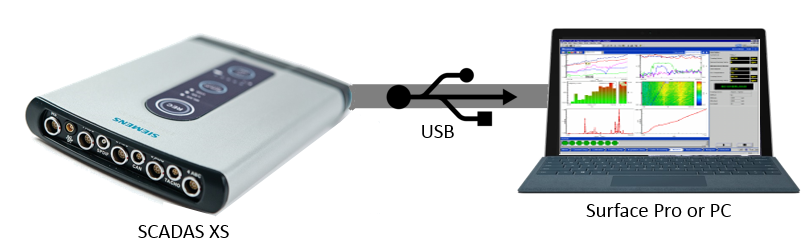

SCADAS XS może być używany w trybie ‘frontend’ z komputerem-hostem (z oprogramowaniem Simcenter Testlab) za pośrednictwem jednego połączenia USB, które zasila SCADAS XS i przesyła z niego dane. W tej konfiguracji wszystkie dane są przechowywane i wyświetlane na komputerze.

Dzięki oprogramowaniu Simcenter Testlab na komputerze PC można wykorzystać go do akwizycji i gromadzenia danych, takich jak pomiar udarów, maszyn wirujących i zdarzeń chwilowych.  Na danych z analizy modalnej, ODS czy analizy ścieżki przejścia, można przeprowadzić wiele różnych analiz.

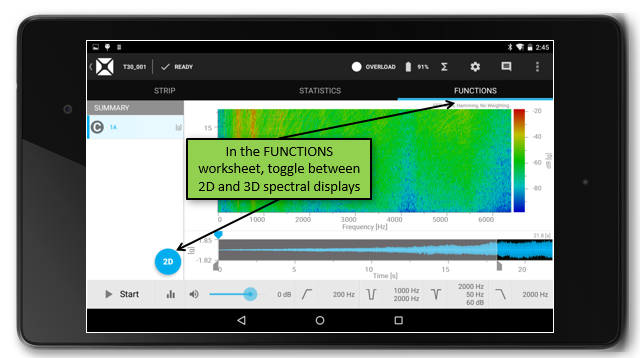

Tablet z oprogramowaniem Simcenter Testlab Scope App

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114Bz - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!
rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114C0 - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

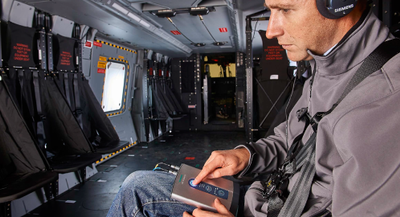

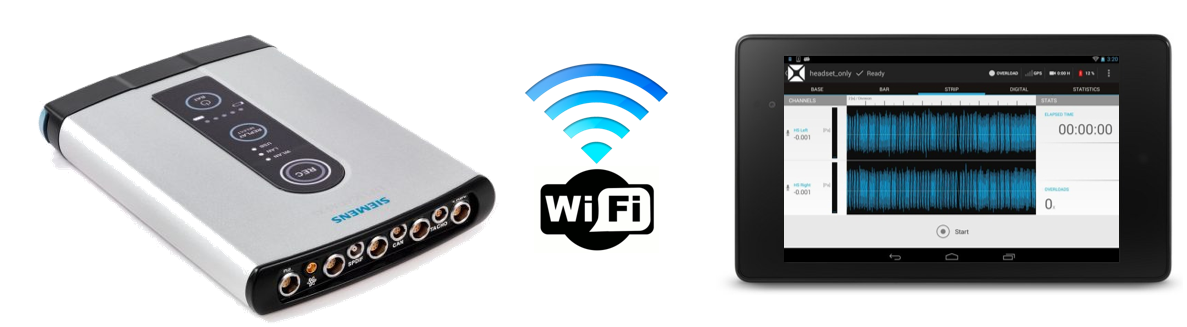

SCADAS XS może być sterowany bezprzewodowo z tabletu z systemem operacyjnym Android. Po zainstalowaniu oprogramowania Simcenter Testlab Scope App, można skonfigurować, uruchomić i zatrzymać akwizycję. Odbywa się to dzięki wbudowanemu Wi-Fi w SCADAS XS z bezpośrednim połączeniem bezprzewodowym z tabletem.

Możliwości oprogramowania tabletu obejmują konfigurację testów, rejestrację danych, wyświetlanie danych, ich odtwarzanie i eksport do Excela. Dane w tym trybie są zapisywane na wbudowanej karcie MicroSD.

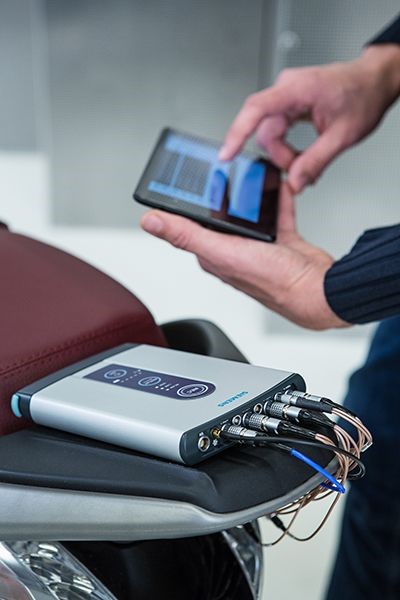

Funkcje bezprzewodowe pozwalają operatorowi chodzić po obiekcie testowym z tabletem i obserwować gromadzone dane, bez obciążenia kablami przetwornika.

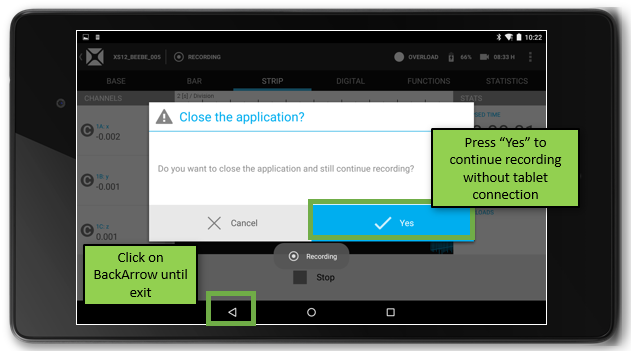

 Akwizycję można również uruchomić za pomocą tabletu z aplikacją Scope. Po zakończeniu akwizycji aplikacja Scope może zostać zamknięta, gdy akwizycja trwa.

Dzięki temu operator pomiaru nie musi być cały czas przy obiekcie testowym. Na przykład inżynier może pozostać na ziemi, podczas gdy eksperymentalny samolot wykonuje niebezpieczne manewry. Po powrocie samolotu na ziemię inżynier uruchamia aplikację Scope i może ponownie połączyć się z trwającą akwizycją. Inżynier może wtedy zatrzymać pomiar i przejrzeć dane.

Dane można również przetwarzać za pomocą aplikacji Scope. Analizy obejmują widma, oktawy, kolormapy, głośność, rzędy i inn.

Wyniki analizy można eksportować do programu Excel lub rejestrować za pomocą zrzutu ekranu

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114C1 - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!
rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114C2 - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!
rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114C3 - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!

Samodzielny

Dzięki predefiniowanemu szablonowi akwizycji, użytkownicy mogą nacisnąć przycisk nagrywania na SCADAS XS, aby rozpocząć i zatrzymać pomiar na wbudowanej karcie MicroSD – nie jest potrzebny tablet ani komputer. To najprostszy tryb działania.

Kompletny tryb autonomiczny jest pomocny dla nieprzeszkolonych użytkowników. Na przykład operator maszyny czasami słyszy dziwny hałas ze sprzętu. Szablon nagrywania mikrofonu można załadować do SCADAS XS i wysłać do operatora maszyny. Gdy słychać hałas, operator po prostu klika przycisk nagrywania, aby go przechwycić.

Po podłączeniu zestawu słuchawkowego mogą nacisnąć przycisk „Powtórz”, aby sprawdzić, czy dźwięk został przechwycony. Dane można następnie pobrać przez eksperta do szczegółowej analizy.

OPROGRAMOWANIE DO KONWERSJI DANYCH

Dane zebrane w autonomicznym trybie SCADAS XS nie muszą być analizowane przez oprogramowanie Siemens Simcenter. Bezkonkurencyjne narzędzie do konwersji danych jest dołączone do SCADAS XS. Dane uzyskane przez SCADAS mogą być eksportowane do innych formatów plików do analizy za pomocą narzędzi innych niż Siemens.

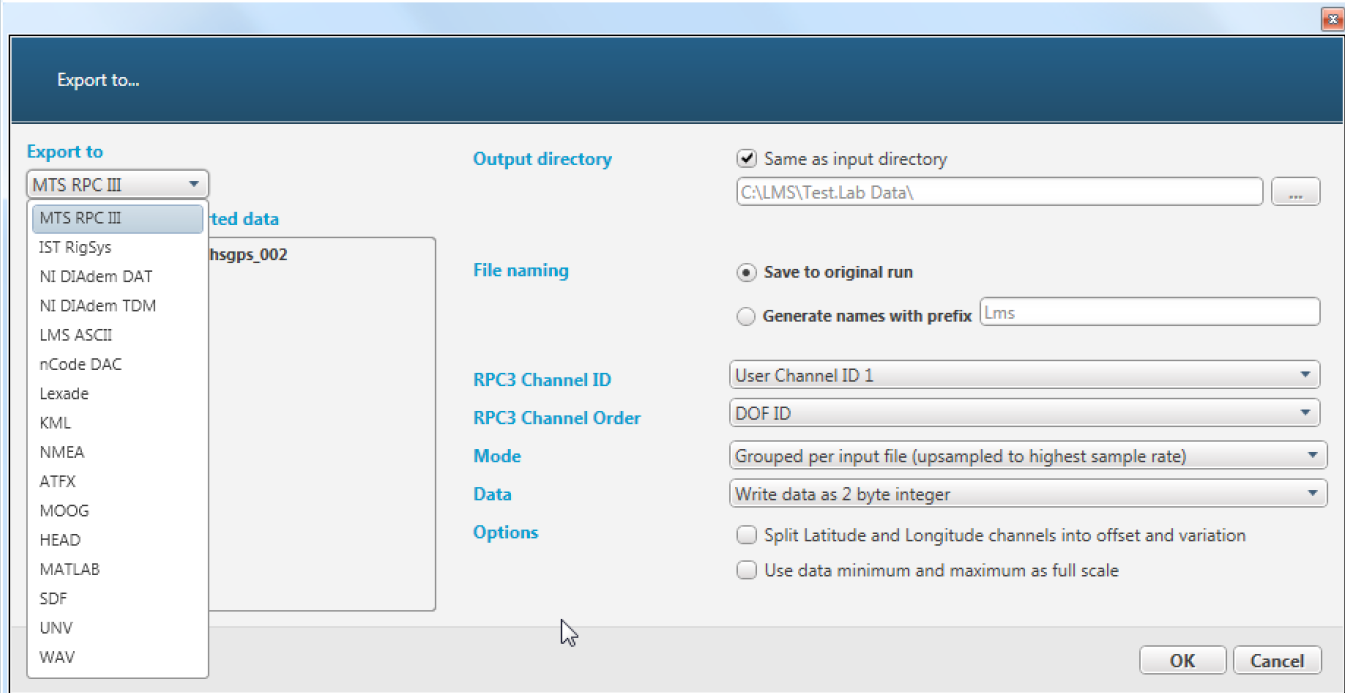

Dane można konwertować na kilka innych formatów plików, w tym RPCIII, Universal, Wave, SDF itp.

rtaImage?eid=ka64O000000bv9a&feoid=00N4O000006Yxpf&refid=0EM4O00000114C4 - Simcenter SCADAS XS: wszystko, co musisz wiedzieć!
