Rewolucyjna kamera szybka

TMX 7510 news - Rewolucyjna kamera szybka
Firma Vision Research wprowadziła do swojej oferty nową serię kamer – TMX. Są to pierwsze na świecie kamery szybkie, wykorzystujące sensor w technologii BSI (Backside-Illuminated). Zastosowanie tak innowacyjnej technologii umożliwiło zupełne przesunięcie granic możliwości kamer szybkich.

Kamera szybka Phantom TMX 7510 oraz kamera szybka Phantom TMX 6410 są w stanie zarejestrować odpowiednio 76 000 FPS oraz 65 940 FPS w pełnej rozdzielczości wynoszącej 1280 x 800 pikseli! Jednak to dopiero część zalet wynikających z zastosowania sensora BSI – maksymalna możliwa prędkość rejestracji wynosi 1 750 000 FPS, a najkrótszy czas ekspozycji to 95 ns!

Architektura sensora BSI niesie za sobą dwie główne korzyści – zwiększoną czułość świetlną oraz wydajność kwantową (QE), wynikające z faktu, że fotodioda znajduje się bliżej źródła światła i nie jest stłumiona przez metalowe obwody. Mimo mniejszego rozmiaru piksela, niż w serii UHS (posiadającej największy piksel na rynku – 28 μm) wynoszącego 18.5 μm, technologia ta umożliwia osiągnięcie wyższej czułości świetlnej.

Druga z korzyści to uzyskanie kilkukrotnie większej przepustowości niż było to możliwe wcześniej, dzięki przeprojektowaniu obwodów znajdujących się za fotodiodą.

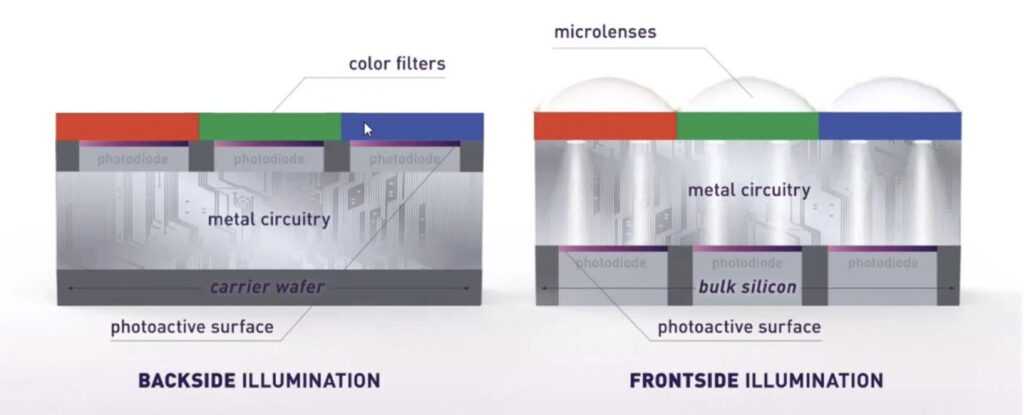

sensora FSI sensor BSI kopia 1024x415 - Rewolucyjna kamera szybka
Ilustracja przedstawiająca różnicę w budowie typowego sensora FSI oraz innowacyjnego BSI
Ta rewolucyjna platforma stanowi początek generacji kamer szybkich oferujących największe przepustowości, niezrównaną wydajność oraz uniwersalność umożliwiającą zastosowanie kamer do całkowicie odmiennych aplikacji.

Typowymi zastosowaniami dla kamer szybkich z serii TMX są:

  • Balistyka
  • Badania materiałowe – analiza odkształceń, deformacji, DIC (Digital Image Correlation)
  • Procesy spalania, reakcje chemiczne
  • Propagacja pękania szkła i innych materiałów
  • Wszystkie pozostałe procesy, które wymagają najwyższych dostępnych prędkości rejestracji

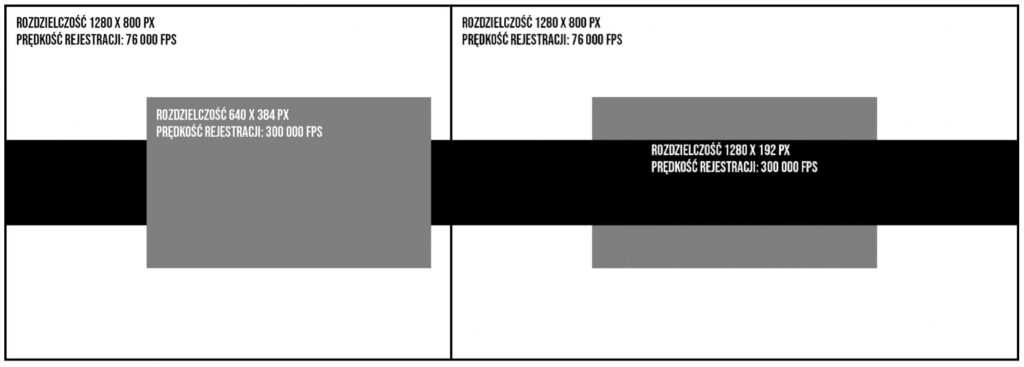

Dzięki zastosowaniu nowego trybu Binning, użytkownik ma możliwość przy tej samej prędkości rejestracji, zdecydować, czy kadr będzie bardziej panoramiczny (idealny dla zastosowań balistycznych) czy kwadratowy (przykładowo do obserwacji propagacji pękania).

tryb Binning 1024x367 - Rewolucyjna kamera szybka
Przykładowo:   Dla prędkości rejestracji 300 000 FPS, możemy skorzystać z rozdzielczości 1280 x 192 px lub 640 x 384 px w trybie Binning
Kamery z serii TMX, mogą być wyposażone w 128, 256 lub 512 GB pamięci RAM, którą można podzielić nawet na 511 partycji!

Opcjonalnie, można wyposażyć kamerę w złącze pamięci nieulotnej CineMag V.

Komunikacja z kamerą odbywa się poprzez złącze 10Gb Ethernet, będące w standardzie.
