PCBNewsletter 2023

Nowy, miniaturowy czujnik przeznaczony do pracy w niskich temperaturach

Jednoosiowy akcelerometr 351A15 może być wykorzystywany w wielu różnych aplikacjach testowych, ale przede wszystkim został zaprojektowany do zastosowania w środowisku, w którym panują bardzo niskie temperatury. Dla przykładu, czujnik może zostać użyty do testowania walidacyjnego kriogenicznych zbiorników do przechowywania gazu, czy też rurociągów dystrybucyjnych. Jest to doskonały wybór do testowania przyspieszenia na silnikach rakietowych (pompy kriogeniczne), badania działania układu paliwowego, czy też walidacji przemysłowych sprężarek gazu oraz systemów pomp.

Czujniki z serii RTD do jednoczesnego monitorowania drgań oraz temperatury

Modele RTD602D11 oraz RTD602D91 firmy PCB Piezotronics, Inc. to niskokosztowe czujniki, które łączą w sobie możliwość pomiaru zarówno drgań jak i temperatury. Całość zawarta jest w jednej, niskoprofilowej i hermetycznie wykonanej obudowie ze stali nierdzewnej.

Takie połączenie pozwoli na niezrównaną możliwość wczesnego wykrywania usterek, zanim doprowadzą do kosztownych przestojów.

Seria RTD (Resistance Temperature Detection) charakteryzuje się zastosowaniem sensora, którego rezystancja zmienia się wraz ze zmianą temperatury.
Elementem pomiarowym jest wykonana z platyny sonda Pt100, która jest jednym z najpopularniejszych rozwiązań stosowanych w przemysłowym monitoringu temperatury.

Dzięki nowym czujnikom RTD, inżynierowie i operatorzy zyskują skuteczne narzędzie do monitorowania zarówno temperatury, jak i drgań w kluczowych aplikacjach, które wymagają stałej obserwacji. Te czujniki oferują niezawodne i wczesne wykrywanie nieprawidłowości, pozwalając uniknąć kosztownych awarii i przestojów.
To doskonała wiadomość dla branż, które od długiego czasu szukały wydajnych i oszczędnych rozwiązań monitorowania swoich urządzeń. Wysoka dokładność i wytrzymała obudowa ze stali nierdzewnej zapewnią niezawodność działania w różnych warunkach środowiskowych.

Jednym z kluczowych atutów tych nowych czujników jest ich łatwy montaż, co ułatwia integrację z istniejącymi systemami monitorowania. To oznacza, że inżynierowie nie muszą zmieniać całej infrastruktury, aby skorzystać z nowej technologii, co oszczędza czas i pieniądze.

Czujniki z serii RTD są szczególnie przydatne w branżach, gdzie występują silne wibracje i wahania temperatury, takich jak turbiny wiatrowe i silniki. Poprzez połączenie pomiaru temperatury z analizą drgań, te zaawansowane czujniki dają szansę na wczesne wykrycie potencjalnych problemów, co pozwala na przewidywanie awarii.

Najnowsze akcelerometry trójosiowe firmy PCB Piezotronics z funkcją TEDS

Popularne modele akcelerometrów 356A01 oraz 356A03 zostały wzbogacone o zgodność ze standardem TEDS 1451.4.

Dzięki dodatkowej funkcjonalności z łatwością odczytamy zakodowane w urządzeniu informacje takie jak: czułość czujnika, jego model, czy też datę kalibracji. Zastosowanie dodatkowej technologii pozwoli na znacznie łatwiejszą konfigurację systemu pomiarowego, a także pomoże w zminimalizowaniu wpływu błędu ludzkiego w całym łańcuchu pomiarowym.

Trójosiowy czujnik do testów udarowych firmy Endevco Model 74-2k

Czujnik do testów udarowych Endevco Model 74 to tłumiony trójosiowy piezorezystywny akcelerometr, który wyróżnia się wyjątkową wytrzymałością.

Jest przeznaczony do montażu na powierzchni płytki drukowanej w celu przeprowadzania badań, które wymagają niewielkich i odpornych na przeciążenia rozwiązań.

>> zobacz więcej

Udoskonalone wersje czujników siły Force Links z serii 261B, firmy PCB Piezotronics, Inc.

Obudowa czujnika została wyposażona w dodatkową izolację elektryczną od podłoża, a cała konstrukcja charakteryzuje się zwiększoną sztywnością.
Czujniki Force Links pozwalają na pomiar siły jednocześnie w trzech osiach, w zakresie do 44,48 kN ( w osi Z), oraz do 17,79 kN w osiach X oraz Y. Dodatkowym atutem produktu jest hermetyczna obudowa, wykonana ze stali nierdzewnej.
Wybrane czujniki dostępne są w wariantach ICP, ze zintegrowaną elektroniką, lub też ładunkowej, która pozwala na pracę w tempetaturze wynoszącej do 177 °C.

Modele z serii 261B mogą zostać wykorzystane w bardzo wielu scenariuszach pomiarowych, do których zaliczamy:

• Pomiary dynamiki podwozi samochodowych i innych pojazdów
• Pomiar sił uderzenia podczas testów upadku i testów zderzeniowych
• Dostarczanie informacji zwrotnych dla testów wibracyjnych
• Pomiar sił do analizy modalnej i testów strukturalnych
• Ocena i badanie zdolności biomechanicznych,
• Monitorowanie mocowań maszyn i silników pod kątem niewyważenia lub poluzowania elementów

Trójosiowy akcelerometr o zmiennej pojemności 3743F

Model 3743F to trójosiowy akcelerometr o zmiennej pojemności elektrycznej (variable capacitance). Czujnik wyróżnia odpowiedź częstotliwościowa, której dolna granica zaczyna się już od 0 Hz (DC). Element pomiarowy został zabudowany w hermetycznej i kompaktowej obudowie, wykonanej z tytanu.

#vibrationtesting #automotivetesting #flighttest

Nowy Model

Dział przemysłowy firmy PCB Piezotronics, Inc. przedstawia nowy, niedrogi przetwornik prędkości drgań model 655A91 z sygnałem wyjściowym 4-20 mA. Posiada on zaawansowaną charakterystykę częstotliwościową od 3,5 do 2000 Hz oraz większy zakres temperatury pracy – do 105°C.
Łatwa integracja z istniejącymi systemami PLC/DTC oraz kompaktowa konstrukcja sprawiają, że idealnie nadaje się do monitorowania drgań wentylatorów, silników, czy pomp.

Dokładny pomiar wysokiej częstotliwości

Nowy model 356A19 z rodziny miniaturowych trójosiowych czujników firmy PCB Piezotronics, Inc. posiada bardzo szeroki zakres częstotliwości (±5%) od 1 do 13,000 Hz.
Idealnie nadaje się m.in do analizy modalnej i strukturalnej, testów wibracyjnych w środowiskach próżni termicznej, testów satelitów (HALT/HASS), testów elektrycznych układów napędowych oraz wszelkich testów wibracyjnych z ograniczoną przestrzenią lub na małych obiektach.

#vibrationtesting #spacetesting #NVH

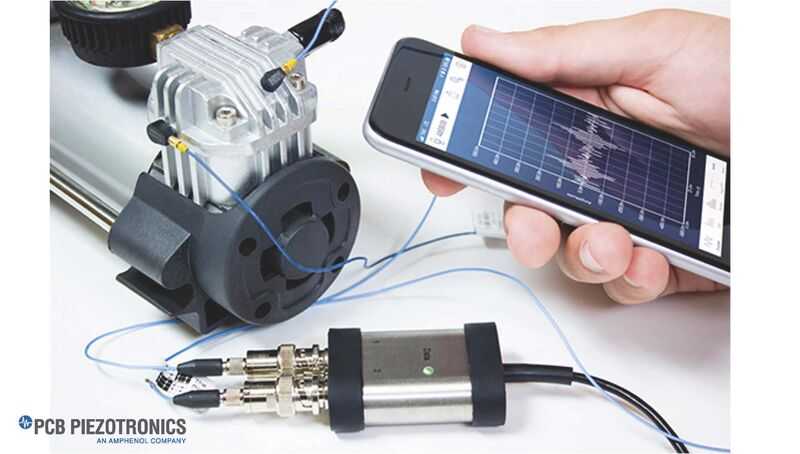

Cyfrowy kondycjoner sygnału ICP

Cyfrowy kondycjoner sygnału ICP, model 485B39, oferuje łączność plug-and-play za pośrednictwem złącza USB.
Model 485B39 firmy The Modal Shop [spółki związanej z PCB Piezotronics] to kieszonkowy, dwukanałowy kondycjoner ICP, który pozwala na zamianę sygnału analogowego na cyfrowy. Urządzenie pozwala na podłączenie dowolnego czujnika ICP – akcelerometru, mikrofonu, młotka modalnego, tachometru laserowego, czy też czujnika siły. Kondycjoner 485B39 stworzony został do obsługi w trybie plug-and-play, bez potrzeby instalacji dodatkowych sterowników. Urządzenie posiada dwa wejścia BNC i 24-bitowe wyjście sygnału cyfrowego poprzez port USB, umożliwiając bezpośrednie połączenie czujnika z dowolnym komputerem, tabletem lub smartfonem w celu łatwego gromadzenia, analizy i udostępniania zarejestrowanych danych pomiarowych.
Dzięki kompatybilności z szeroką gamą oprogramowania istnieje możliwość dopasowania urządzenia do swoich potrzeb.

#PCB #PCBPiezotronics #digital #PlugAndPlay #SignalConditioner
