| Obrazowanie i optyka |
| Rozdzielczość podczerwieni | 640 × 512pikseli |
| Pole widzenia (FOV) | Obiektyw 6°: 6° × 4,8°
Obiektyw 14,5°: 14,4° × 11,5°
Obiektyw 24°: 23,6° × 19° |
| Minimalna odległość ostrzenia | Obiektyw 6°: 2 m
Obiektyw 14,5°: 0,5 m
Obiektyw 24°: 0,3 m |
| Ostrość | Ustawiana zdalnie |
| Powiększenie | Zoom cyfrowy, 1x, 2x, 4x, 8x |
| Cyfrowe ulepszanie obrazu | Tryb wysokiej czułości (HSM) |
| Typ detektora | Wysoka temperatura robocza (ciepły) MWIR T2SLS |
| Zakres widmowy | 3,2–3,4 µm |
| Wielkość piksela | 15 μm |
| F/# | f/1,59 |
| Szybkość rejestracji | 30 Hz |
| Chłodzenie detektora | FLIR FL100 Chłodziarka liniowa |
| Tryby obrazu | Obraz w podczerwieni, tryb wysokiej czułości (HSM) |
| Automatyczna regulacja obrazu | Liniowy, PE |
| Palety kolorów | Możliwość wyboru 8-bitowego |
| Nakładka | Tylko RTSP |
| Pomiary i analiza |
| Czułość termiczna (NETD) | ≤15 mK w 25°C |
| Zakres pomiaru temperatury | -10°C do 120°C |
| Podzakresy pomiarowe | -10°C do 30°C
10°C do 60°C
30°C do 80°C
55°C do 120°C |
Kompensacja dryftu otoczenia
(z kalibracją fabryczną) | Tak |
| Dokładność | ≤100°C ±2°C, >100°C ±2% odczytu |
| Czułość detekcji | NECL: 1 m ΔT 10°C
Metan: 16 ppm × m
Węglowodory (mieszanka gazów niabara): 6,4 ppm × m |
| Komunikacja i przechowywanie danych |
| Tryby synchronizacji | Sync In |
| Radiometryczne przesyłanie strumieniowe wideo w podczerwieni | GigE Vision |
| Nieradiometryczne przesyłanie strumieniowe wideo w podczerwieni | H.264 lub MJPEG przez RTSP |
| Sterowanie i kontrola | GEV: Genicam; RTSP: interfejs sieciowy, REST API |

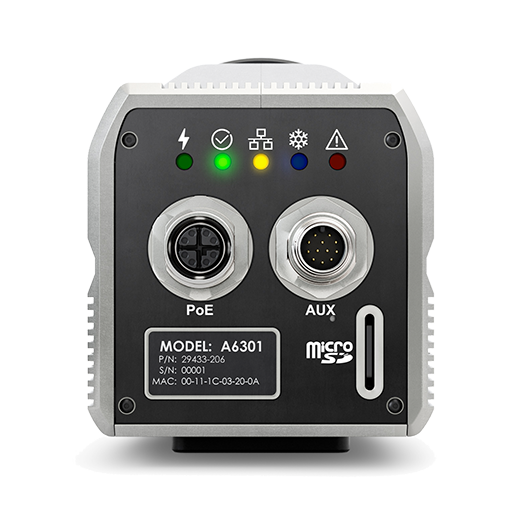

| Typ złącza cyfrowego wejścia/wyjścia | M12 12-pinowe, kodowanie A, męskie
(współdzielone z zasilaniem zewnętrznym) |
| Wejścia cyfrowe | 3x optoizolowane, 0–48 V DC, max. 350 mA
Półprzewodnikowy przekaźnik optyczny
1x dedykowane jako wyjście błędu (NC) |
| Interfejsy komunikacyjne | Ethernet |
| Zasilanie |
| Podstawowe źródło zasilania | PoE+ typ 2 (30 W min) |
| Opcjonalne podłączenie zasilania prądem stałym | M12 12-pinowe, kodowanie A, męskie
(wspólne z cyfrowymi wejściami/wyjściami) |
| Pobór energii | 25 W (ochłodzenie) |
| Zakres napięcia stałego | 18 V-56 V |
| Środowisko i certyfikaty |
| Zakres temperatury pracy | -20°C do 50°C |
| Dyrektywy | EMC: 2014/30/UE, WEEE: 2012/19/UE |
| EMC | EN55032:2015/A11:2020
EN55035:2017/A11:2020
FCC część 15, podczęść B, klasa A
KC C 9832 i KS C 983 |
| Klasa szczelności | IP50 |
| Wibracje | 10-58 Hz, 0,15 mm; 58-500 Hz, 2 g; 5 cykli, 1 ok./min;
X, Y i Z (IAW MIL-STD-810H) |
| Udary | 25 g, 6 ms; Pół sinus; ± 500 wstrząsów;
X, Y i Z (IAW MIL-STD-810H) |
| Ogólne |
| Rozmiar aparatu bez obiektywu | 200 × 76 × 92 mm |
| Rozmiar aparatu z obiektywem | Z obiektywem 6°: 297 × 99 × 99 mm
Z obiektywem 14,5°: 229 × 76 × 95 mm
Z obiektywem 24°: 229 × 76 × 95 mm |
| Masa aparatu bez obiektywu | 1,32 kg |
| Masa aparatu z obiektywem | Z obiektywem 6°: 1,90 kg
Z obiektywem 14,5°: 1,48 kg
Z obiektywem 24°: 1,50 kg |
| Montowanie | z płytą montażową - 2 × 1/4"-20 otworów gwintowanych,
1 × 3/8"-16 otwór gwintowany, 4 otwory gwintowane #10-24
bez płyty montażowej - 6 × #6-32 |
| Zawartość dostawy | Kamera z obiektywem, kabel M12 na RJ45F (0,3 m), instrukcja szybkiego uruchomienia, świadectwo wzorcowania |
