Kamera termowizyjna FLIR T840

Kamera termowizyjna FLIR T840 została zaprojektowana, aby pomóc specjalistom ds. elektrotechniki, utrzymania ruchu, sieci energetycznych i innym ekspertom.

Opis

Kamera termowizyjna FLIR T840 została zaprojektowana, aby pomóc specjalistom ds. elektrotechniki, utrzymania ruchu, sieci energetycznych i innym ekspertom.

Rozmiar detektora (464 x 348 pikseli) pozwala na komfortowe pomiary zarówno w pomieszczeniach, jak i na zewnątrz. Obrotowy w zakresie 180° moduł z obiektywem i poręczna budowa pozwalają na przeprowadzenie szybkiej diagnostyki w trudno dostępnych miejscach bez zmęczenia operatora.

Kamera FLIR T840 posiada okular: jasne, trudne warunki oświetleniowe nie stanowią problemu podczas pomiarów na zewnątrz.

Podobnie jak w kamerach z serii Ex5 i T5xx, kamera T840 współpracuje ze standardowymi obiektywami (12°, 24°, 42°), bez konieczności specjalnej kalibracji kamery z obiektywem (funkcja AUTOCAL).

Razem z kamerą T840 prezentujemy nowy teleobiektyw FLIR o polu widzenia 6° i ogniskowej 70 mm, który może współpracować z kamerami z serii: Ex5, T5xx, T8xx. Zapewnia on dokładny pomiar temperatury z większych odległości, co zwiększa bezpieczeństwo pracy. Obiektyw 6° wymaga specjalnej kalibracji z kamerą (zamawiając nową kamerę z obiektywem 6°, producent automatycznie ją wykonuje).

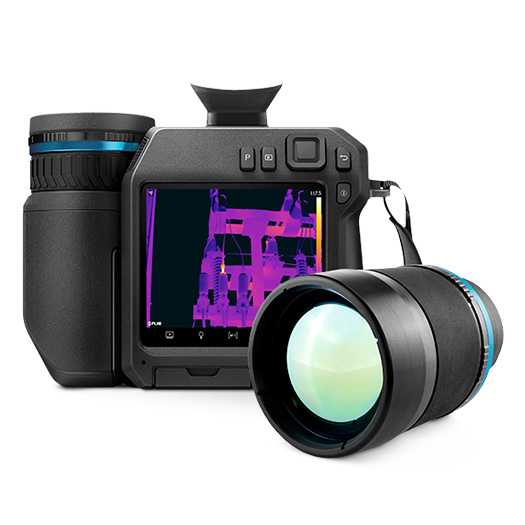

FLIR T840 objektyw - Kamera termowizyjna FLIR T840

obiektyw FLIR o polu widzenia 6°

Specyfikacja

PORÓWNANIE KAMERY T840 Z ZASTOSOWANYMI OBIEKTYWAMI: 24°, 14° I 6°.

Parametr IFOV określa pole powierzchni, którego temperatura zostanie zobrazowana przez jeden piksel detektora.
Na poniższej grafice pokazano, z jakiej odległości jeden piksel detektora będzie obrazował temperaturę nakrętki o polu powierzchni 1 cm x 1 cm.

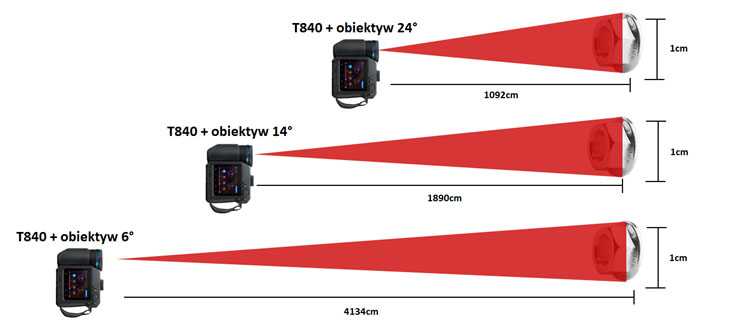

porównanie IFOV trzech konfiguracji kamera + obiektyw

Dla obiektywu 6° jesteśmy w stanie zmierzyć temperaturę pola powierzchni 1 cm x 1 cm z odległości równej 4134 cm. Jest to około dwukrotnie więcej niż w przypadku obiektywu 14° i około czterokrotnie więcej w przypadku obiektywu 24°. Oznacza to, że obiektyw 6° jest najlepszą propozycją dla inspekcji z dalekiej odległości.

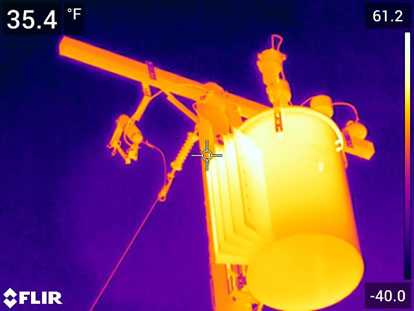

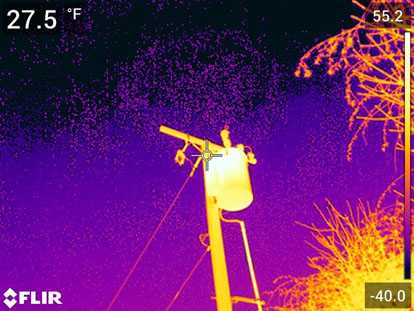

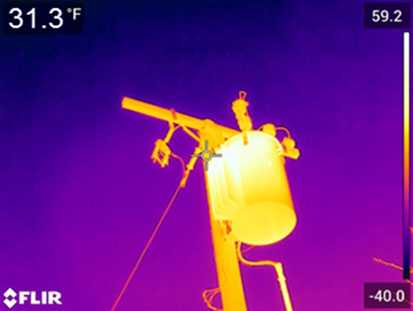

Poniżej prezentujemy pomiar temperatury linii przesyłowej z transformatorem wykonany kamerą z każdym obiektywem:


FLIR T840 z obiektywem 24°	FLIR T840 z obiektywem 14°	FLIR T840 z obiektywem 6°

Kamera adresowana jest w szczególności do diagnostyki obiektów takich, jak: podstacje zewnętrzne, linie dystrybucyjne, transformatory montowane na słupie, transformatory do montażu na płycie, podziemne sklepienia (transformatory / spojenia kabli), wewnętrzne komponenty elektryczne.

Pod linkiem poniżej prezentujemy porównania kamery T840 z innymi modelami FLIR jak i modelami konkurencji. Pokazują one, że kamera FLIR T840 jest najatrakcyjniejszą propozycją do badań z dużych odległości na rynku, ze względu na najlepszy stosunek Distance to Spot Ratio do ceny kamery z optyką.
