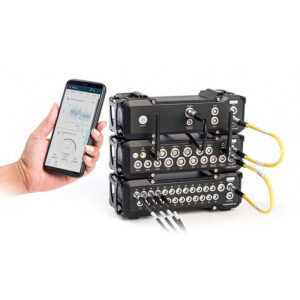

analizator simcenter scadas rs
System akwizycji danych Simcenter SCADAS RS

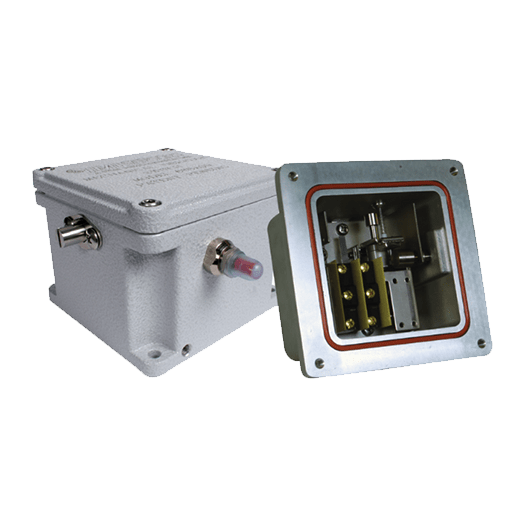

Przełącznik drgań Seria (EX)685AX9

Mechaniczny przełącznik drgań

logo PCB new
Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia
Kategoria:
Opis

  • LINIOWA REGULACJA CZUŁOŚCI WYZWALANIA W CAŁYM ZAKRESIE

  • WYRÓWNANA WARTOŚĆ CZUŁOŚCI NA WSZYSTKICH TRZECH OSIACH W PORÓWNANIU Z TRADYCYJNYMI MECHANICZNYMI PRZEŁĄCZNIKAMI DRGAŃ

  • PODWÓJNY PRZEKAŹNIK SPDT TYPU C DO WYZWALANIA DWÓCH JEDNOCZESNYCH DZIAŁAŃ

  • DOSTĘPNE MODELE ZE ZDALNYM RESETOWANIEM

EX685AX9 tlo - Przełącznik drgań Seria (EX)685AX9

OPATENTOWANA KONSTRUKCJA REGULACJI LINIOWEJ ZAPEWNIA WIĘKSZĄ KONTROLĘ CZUŁOŚCI WYZWALANIA

Liniowo regulowany, mechaniczny przełącznik drgań (seria [EX]685AX9) został specjalnie zaprojektowany, aby zapewnić lepszą regulację czułości w porównaniu z obecnymi na rynku urządzeniami tego typu. Pozwala to użytkownikowi lepiej kontrolować poziom wyzwalania ustawionego w przełączniku.

ZASTOSOWANIE

• Wieże chłodnicze
• Skraplacze wyparne
• Skraplacze pary
• Wymienniki ciepła chłodzone powietrzem (Fin-Fans®)
• Duże dmuchawy i wentylatory

Referencyjne testy czułości na wykresie ↓
EX685AX9 wykres - Przełącznik drgań Seria (EX)685AX9
Magnes w pozycji „otwartej” ↓
EX685AX9 przelacznik1 kopia 300x204 - Przełącznik drgań Seria (EX)685AX9
Magnes w pozycji „zamkniętej” ↓
EX685AX9 przelacznik1 kopia 300x204 - Przełącznik drgań Seria (EX)685AX9
Specyfikacja

Specyfikacja

Model685A09685A19685A29685A39EX685A09 EX685A19 EX685A29 EX685A39
Zakres pomiarowy

68,7 m/s² pk
Zakres częstotliwości

od 0 do 100 Hz
od 0 do 6000 cpm
Rodzaj przekaźnika

2 SPDT Form C
Styki przekaźnika

normalnie otwarty lub normalnie zamknięty
Interfejs sterowania
Funkcja resetowania ręcznego

przycisk
Funkcja resetowania zdalnego

nie dostępna

24 VDC

120 VAC

240 VAC

nie dostępna

24 VDC

120 VAC

240 VAC
Parametry środowiskowe
Zakres temperatury (pracy)

od - 25°C do + 60°C
Stopień ochrony

IP66
Atest do pracy w niebezpiecznych strefach

nie dostępne

CSA, ATEX, IECEx
Parametry fizyczne
Element pomiarowy

magnes z technologią regulacji liniowej
Typ elementu sensorycznego

bezwładnościowy
Materiał obudowy

Aluminium
Złącze elektryczne

zaciski śrubowe
Rozmiar przewodu zacisku śrubowego

0,2 mm² - 2,5 mm²
Otwór montażowy

6,4 mm

8,7 mm
Wymiary (szer. x wys. x głęb.)

110,5 mm x 83,8 mm x 110,5 mm

162,1 mm x 106,3 mm x 162,1 mm
Waga

1,1 kg

1,3 kg

2,7 kg

2,9 kg
Shipping & Delivery

Podobne produkty

pcb-piezotronics
SERIA B
Close

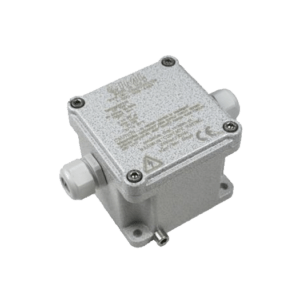

Przełącznik drgań Seria 685B

Elektroniczny przełącznik drgań z możliwością wyboru wbudowanego lub zdalnego akcelerometru, wyposażony w przekaźniki z czasem opóźnienia, zapewnia ciągłość sygnału 4-20 mA

Szybki podgląd
pcb-piezotronics
seria
Close

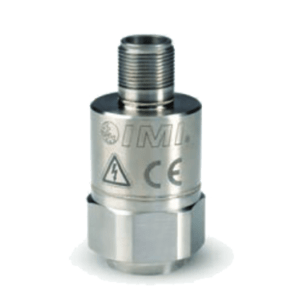

Przełącznik drgań Seria 686A

Inteligentny przełącznik drgań z wbudowanym akcelerometrem z możliwością programowania przez USB

Szybki podgląd
pcb-piezotronics
PrzełącznikdrgańmodelA
Close

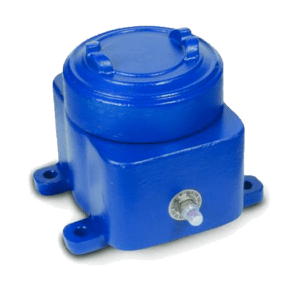

Przełącznik drgań Model 685A08
