    SCAN&PAINT 2D

    SCAN&PAINT 2D to przenośne i uniwersalne narzędzie służące do wizualizacji rozkładu poziomu ciśnienia akustycznego mierzonego w paśmie częstotliwości od 20 Hz do 10 kHz.

    Złóż zapytanie ofertowe Zapytaj o możliwość wypożyczenia
    Kategorie: Producent: Microflown Technologies, Systemy pomiarowe Microflown Technologies
    Udostępnij
    Facebook linkedin Twitter Email Pinterest WhatsApp
    • Opis
    • Specyfikacja
    • Wideo
    • Shipping & Delivery
    Opis

    Opis

    SCAN&PAINT 2D to przenośne i uniwersalne narzędzie służące do wizualizacji rozkładu poziomu ciśnienia akustycznego mierzonego w paśmie częstotliwości od 20 Hz do 10 kHz.

    Jest to doskonałe narzędzie do przeprowadzania pomiarów w prawie każdym środowisku pomiarowym, a ich wykonanie zajmuje tylko kilka minut.

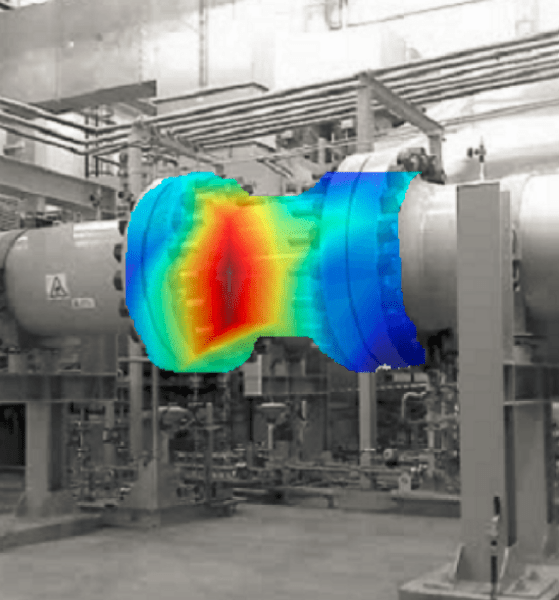

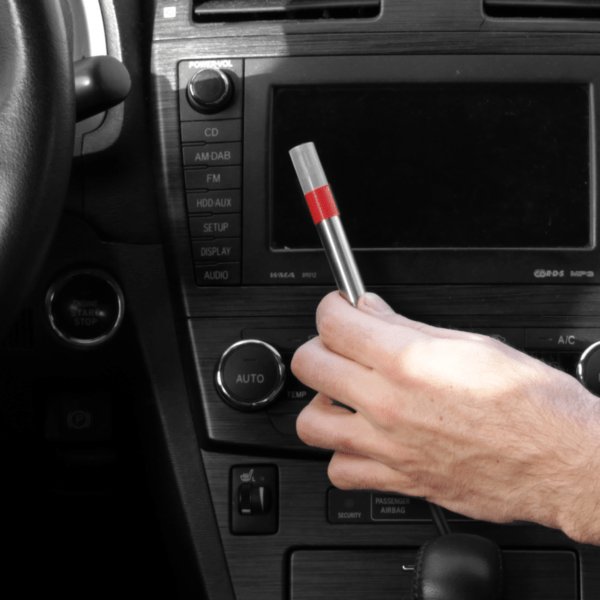

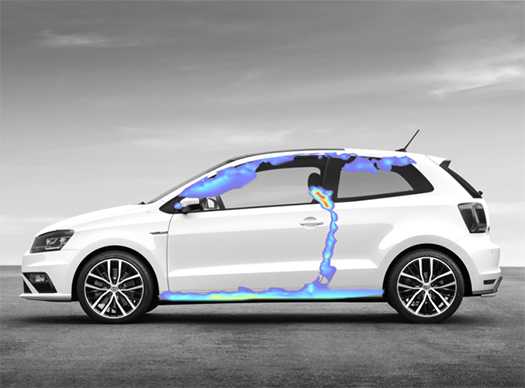

    Proces jest bardzo prosty. Powierzchnia jest skanowana za pomocą jednej sondy akustycznej typu PU, podczas gdy kamera filmuje skanowanie. Nagrane dane wideo i audio są automatycznie synchronizowane i poddawane dalszemu przetwarzaniu. Efektem końcowym jest poziom dźwięku zobrazowany na mapie kolorów nałożonej na fotografię mierzonego obiektu, co pozwala na wizualizację źródła hałasu.

    Ponadto możliwości systemu SCAN&PAINT można łatwo rozszerzyć dzięki dodatkowym modułom oprogramowania, takim jak SCAN&PAINT TPA lub SCAN&PAINT TL. Moduł TPA (transfer path analysis) pozwala na obliczenie i wizualizację wkładu ciśnienia akustycznego w dowolnie wybranym punkcie odniesienia, wykorzystując zmierzoną prędkość cząstki bliskiego pola jako podstawę wszystkich obliczeń. Moduł TL (transmission loss) jest narzędziem specjalnie zaprojektowanym, aby umożliwić korzystanie z systemu Scan&Paint do pomiarów strat transmisji in-situ. Niezależnie od celu pomiaru, jego wykonanie zajmie tylko kilka minut.

    Zastosowanie:

    • Identyfikacja źródeł hałasu
    • Akustyka pojazdów
    • Testowanie komponentów
    • Pomiar hałasu i drgań systemów napędowych
    Specyfikacja

    Specyfikacja

    • Rozwiązanie szerokopasmowe: 20 Hz – 10 kHz
    • Prosta obsługa i szybkie rezultaty
    • Obliczenia mocy akustycznej
    • Przenośne urządzenie z jednym czujnikiem
    • Stosowane w rzeczywistych środowiskach operacyjnych
    • Możliwość dodania czujnika odniesienia dla korelacji fazy
    • Wysoka rozdzielczość mapowania:
      • Prędkości cząstki akustycznej, natężenia dźwięku oraz poziomu ciśnienia akustycznego
      • Współczynnika pochłaniania dźwięku (dostępne z dodatkiem In-Situ Absorption)
      • Współczynnika strat w transmisji dźwięku (dostępne z modułem TL)
      • Wkładu ciśnienia akustycznego (dostępne z modułem TPA)
