Opis

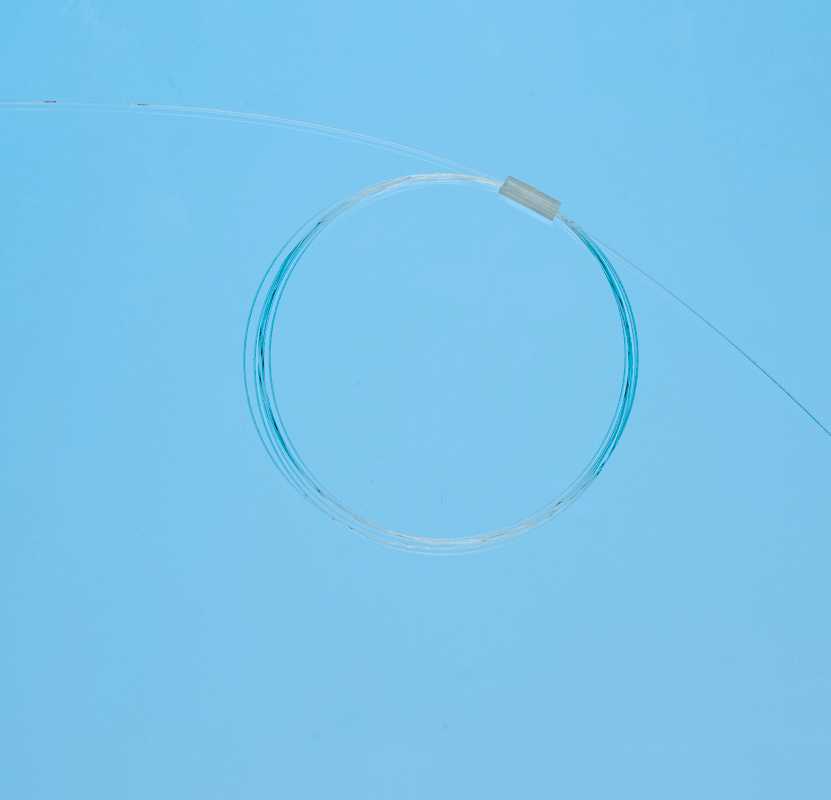

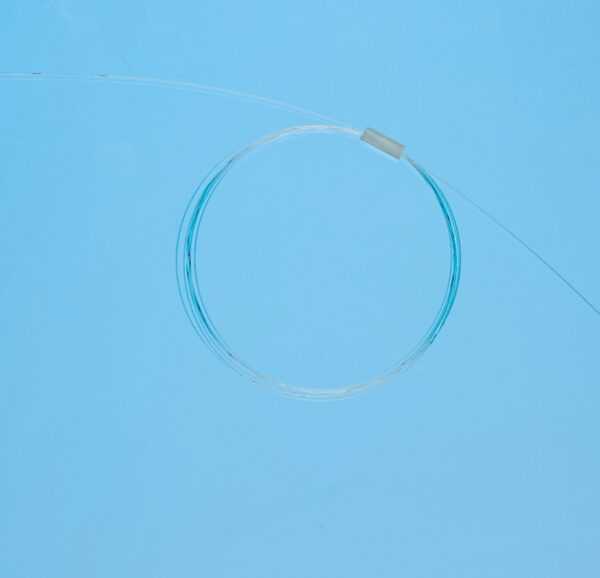

Czujnik FBG zbudowany z jednomodowego światłowodu stosowany do pomiarów odkształceń i temperatury. Odpowiedni do montażu na powierzchni lub wtapiania w kompozyt.

Właściwości:

Brak konieczności zewnętrznego zasilania.
Odporny na interferencje wywołane przez zakłócenia elektrostatyczne lub źródła częstotliwości radiowych.
Stabilny, nie wymaga kalibracji.
Możliwość podłączenia dowolnej ilości czujników do siebie.
Dostępny jako pojedynczy czujnik na jednym światłowodzie lub zwielokrotniony tworząc siatkę czujników.
Odpowiedni do zatapiania w kompozycie.
Wykorzystywany jako rdzeń bardziej skomplikowanych czujników.
Stosowany przy długotrwałym monitoringu.

Czujnik FBG to nowatorski sensor zbudowany ze rdzenia ze standardowego światłowodu. Czujnik odbija wiązkę światła co odpowiada wiernie zmianie temperatury i odkształceń. Kilka czujników FBG może być umieszczonych na jednym światłowodzie i odczytywanych jednocześnie za pomocą tylko jednego narzędzia – interrogatora – w efekcie powstaje nie drogi system monitoringu temperatury i/lub odkształcenia bardzo dużych struktur. Systemy oparte na czujnikach SmartFBG znajdują zastosowanie przy długotrwałym monitoringu konstrukcji.

Specyfikacja

Długość fali – 1510 – 1590 nm (opcjonalnie inne długości)

Długość sensora FBG – 1, 2, 5 lub 10 mm

Refleksyjność – 50, 70, 70 lub 80%

Szerokość pasma 3dB – 1.2, 0.7 lub 0.3 nm

Zakres odkształceń – +/- 9,000 μstrain (opcjonalnie >+/- 9,000 μstrain)

Czułość odkształceń – 1.20 pm/ μstrain

Rozdzielczość odkształceń – 0.4 μstrain

Czułość temperatury – 11 pm/°C

Rozdzielczość temperatury – 0.05 °C

Typ światłowodu – jednomodwy SMF-28, 9/125μm

Powłoka światłowodu – poliamid (lub odporny na wysokie temperatury akrylan)
