Nowy typ obrazowania promieniowania 1 mm (Sub-THz)

rys7 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Autor: Dariusz Knapek
Technologia teraherc prężnie rozwija się od wielu lat. W większości przypadków detektory fal milimetrowych wymagają chłodzenia. Z kolei niechłodzone detektory mikrobolometryczne wymagają zastosowania źródeł laserowych dużej mocy, aby uzyskać odpowiedni stosunek sygnału do szumu.

W efekcie prac badawczych V. M. Muravev oraz I. V. Kukushkin  powstały nowe koncepcje budowy detektorów plazmonicznych. Komercjalizacja prac badawczych zaowocowała powstaniem firmy TERASENSE Inc.  Detektory fal teraherc opracowane przez firmę TeraSense mają wysoką czułość w porównaniu z innymi dostępnymi detektorami pracującymi w zakresie THz (0,1 – 0,7) THz. Co ważniejsze, detektory te mogą pracować w temperaturze pokojowej i nie wymagają dodatkowego chłodzenia.

W detektorze TeraSense, promieniowanie terahercowe przekształcane jest w potencjał zmienny relatywistycznej fali plazmowej poprzez szerokopasmową antenę, osadzoną na powierzchni kryształu.  Zmienne napięcie wygenerowane przez falę plazmową jest prostowane w celu uzyskania miary sygnału fotoreakcji dzięki asymetrii falowodu plazmowego. Geometria detektora może być dobrana tak, aby pasmo częstotliwości THz odpowiadało konkretnemu zakresowi częstotliwości.

Koncepcja plazmoniki znalazła już wiele zastosowań dla urządzeń pracujących w części optycznej spektrum. Jednak niedawny postęp w zakresie czystości nanostruktur półprzewodnikowych AlGaAs/GaAs umożliwił dostosowanie koncepcji plazmonicznych z obszaru optycznego widma do pasm mikrofalowych i terahercowych.

RYS1 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Koncepcja detektora fali sub-teraherc
Źródło www.terasense.com
Dzięki temu, że fale teraherc mogą przenikać przez ciała stałe istnieje wiele zastosowań tej technologii. Badania nieniszczące, wykrywane zawilgoceń, skanowanie produktów żywnościowych pod kątem wykrywania metali, to tylko niektóre z zastosowań technologii obrazowania teraherc.

Przykładowe obrazy teraherc:

Tera1024 (32×32 piksele)
Tera 1024 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Tera 1024 300x300 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)

Kamera terahercowa Tera-1024

Pierwsza kamera obrazująca w dziedzinie czasu i częstotliwości

Czytaj dalej

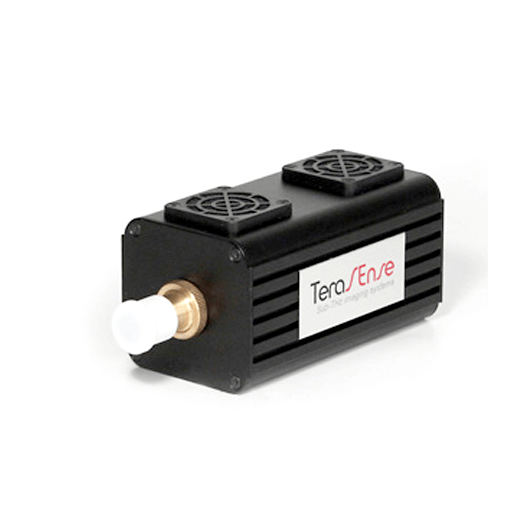

Źródło fali THz IMPATT
zrodlo - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
zrodla2 300x300 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)

Źródła terahercowe

Seria TeraSense źródeł promieniowania terahercowego (diody IMPATT ) to silikon...

Czytaj dalej
rys2 300x270 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Kamera THz Tera1024 i elementy badanych próbek: rodzynek, orzech i łupin
rys3 300x270 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Obraz teraherc z trybie transmisyjnym
rys4 300x270 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Kamera THz Tera1024
oraz czekolada z orzechami
rys5 300x270 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Obraz teraherc z trybie transmisyjnym,
czerwone pola to orzechy
rys6 300x171 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Próbka kompozytu z wzmacnianego włóknami szklanymi z podfrezowaniami o różnej głębokości
rys7 300x171 - Nowy typ obrazowania promieniowania 1 mm (Sub-THz)
Obraz teraherc z trybie transmisyjnym
