Opis

Simcenter ANOVIS EOL to rozwiązania w zakresie badań na końcu linii produkcyjnej, zapewniają bezpieczne dla procesu, w pełni zautomatyzowane i wysoce niezawodne wykrywanie usterek w warunkach produkcji seryjnej z wykorzystaniem pomiarów drgań i dźwięku. Typowe zastosowania obejmują silniki spalinowe, przekładnie, silniki elektryczne oraz komponenty i systemy napędzane silnikiem.

Błędy montażowe i wady komponentów, wraz z charakterystycznymi cechami (związanymi z hałasem) są wykrywane w ciągu kilku sekund podczas produkcji. Racjonalizacja i oszczędności kosztów są realizowane dzięki zwiększonej automatyzacji, wczesnemu wykrywaniu awarii, mniejszej ilości przeróbek i mniejszej ilości wycofań.

system anovis - Stanowisko badawcze Simcenter ANOVIS EOL

end of line testing 640x360 - Stanowisko badawcze Simcenter ANOVIS EOL

Simcenter Anovis End Of Line Testing

Diagnoza usterek
Decyzje Go / no Go

Przykładowe zastosowania:

Silniki
Przekładnie
Silniki prądu stałego i ich złożenia

Elementy systemu Simcenter ANOVIS EOL

Urządzenia

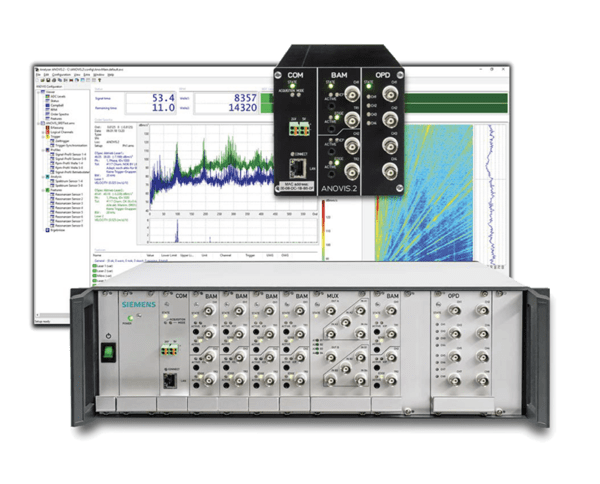

Anovis-SRD

Dodatkowe akcesoria:

PC
Interfejsy zewnętrzne

system 300x233 - Stanowisko badawcze Simcenter ANOVIS EOL

Oprogramowanie

Anovis-professional
Anovis-lite
Anovis-Chameleon
…

Sensory

Mikrofony
Akcelerometry
Wibrometry laserowe
…

Usługi wdrożeniowe

Doradztwo techniczne
Badania wstępne
Uruchomienie
Szkolenie
Wsparcie posprzedażowe

uslugi 300x187 - Stanowisko badawcze Simcenter ANOVIS EOL

Sensory

E-Mobilność:

Testy przy dużych prędkościach

Akcelerometr dotykowy:

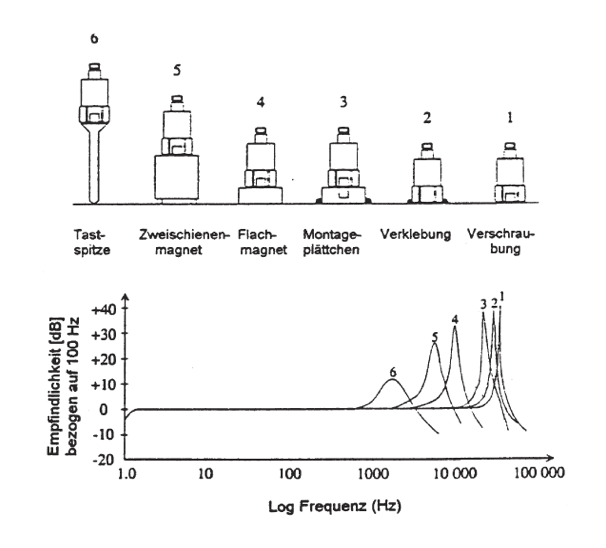

Szerokość pasma ograniczona przez rezonans kontaktowy
Automatyczna adaptacja czujników na zautomatyzowanych stanowiskach badawczych

Konstrukcje zoptymalizowane pod kątem przepustowości:

Częstotliwość rezonansowa około 10 kHz
Użytkowe pasmo przenoszenia do 8 kHz

Kalibracja w miejscu instalacji

Aktualna kalibracja czujnika
Szybka kalibracja przez pracowników obsługi technicznej na miejscu

sensory 2 - Stanowisko badawcze Simcenter ANOVIS EOL

sensory 3 1024x291 - Stanowisko badawcze Simcenter ANOVIS EOL

Kalibracja:

Przemysłowo odporny sprzęt do kalibracji mikrofonów i akcelerometrów
Kalibracja obsługiwana przez oprogramowanie systemowe (około 5 minut na czujnik)

Mikrofony

Odpowiednie dla częstotliwości do 75 kHz
Możliwość rejestracji i oceny sygnałów harmonicznych w środowisku przemysłowym.
Uwzględnienie zachowania akustycznego środowiska testowego (odbicia)
Kalibracja

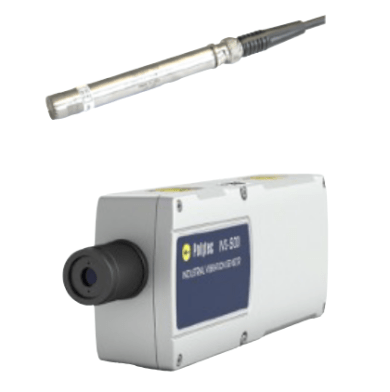

Wibrometr laserowy

Odpowiedni dla częstotliwości do 100 kHz
Obiektywna ocena jakości sygnału
Należy uwzględnić zachowanie refleksyjne obiektu testowego i instalacji

sensory 5 e1678441548969 - Stanowisko badawcze Simcenter ANOVIS EOL

Rejestrowanie kąta obrotu

Sygnalizator kąta skrętu:

Wymagane do przetwarzania sygnałów synchronizacji kątowej (np. analizy rzędów)
Dokładność w znacznym stopniu decyduje o jakości badań

Zastosowanie E-Mobilność:

Wyższe prędkości w porównaniu z silnikami IC
Zwiększone wymagania dotyczące dokładności wykrywania kąta
Klasyczna akwizycja sygnału często niewystarczająca

Oprogramowanie

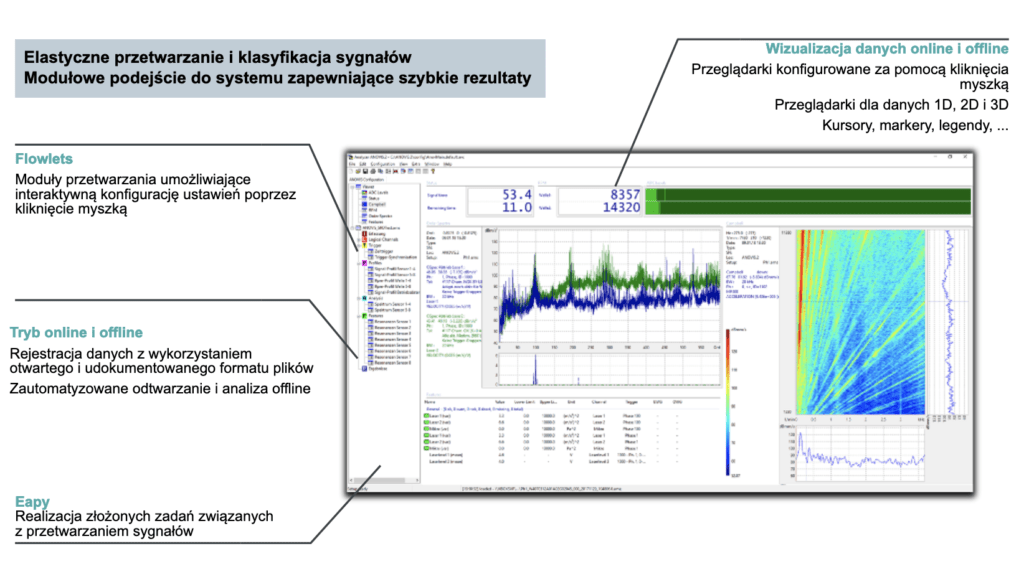

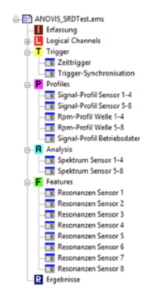

Przetwarzanie sygnałów

Koncepcja modułowa

Kondycjonowanie sygnałów: Calibration, Differentiation, Integration, Logical RPM channels, Tacho pulse conditioning
Trigger i profile: Time and Signal Trigger, RPM Trigger, Trigger Combination, Signal and RPM profiles
Funkcje: Frequency and order spectra, order level tracks:, harmonic levels and tracks, time signal measures, (order-) spectral level values and curves, angle synchronous averaged time signal, frequency / order sonagram
Psychoakustyka
Wysoko zaawansowane klasyfikatory, Chameleon

Tworzenie rozwiązań dla nowych zadań odbywa się za pomocą kliknięcia myszką, bez programowania, w ciągu kilku godzin.

Przetwarzanie sygnalów 160x300 - Stanowisko badawcze Simcenter ANOVIS EOL

Analiza danych

Wizualizacja i analiza danych

Konfiguracja przez kliknięcie myszką
Konfiguracje dostosowane do potrzeb można zapisać i przywrócić na żądanie

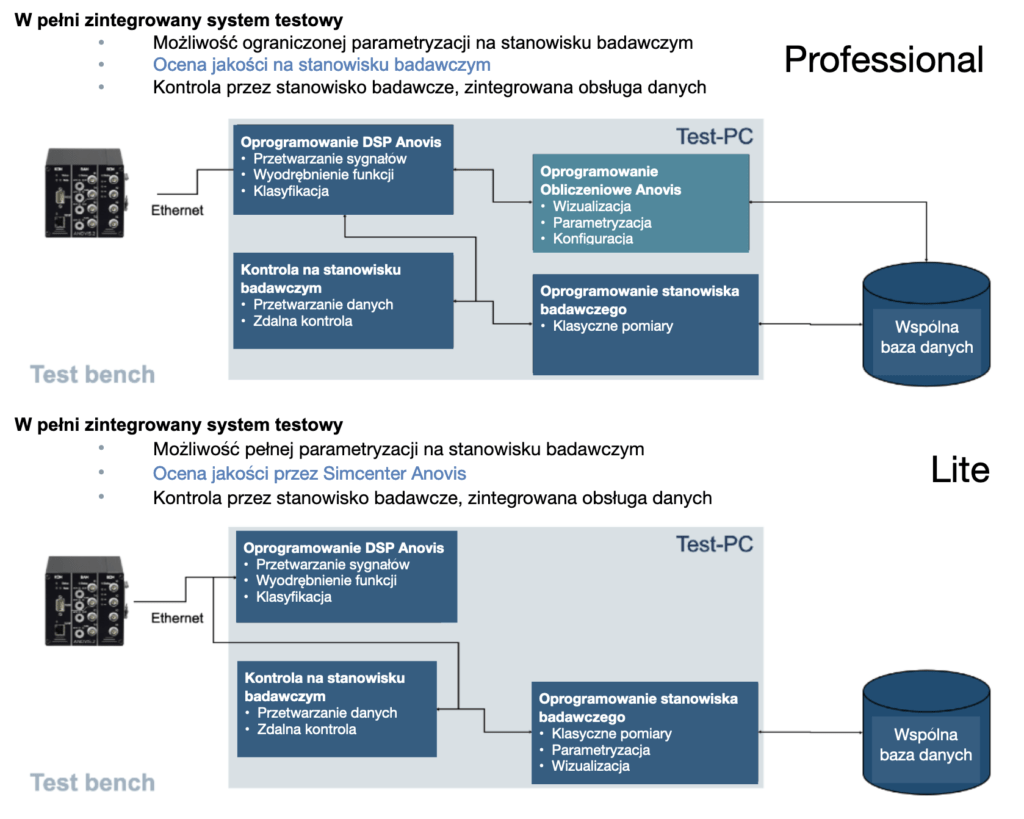

Stanowisko badawcze
